2/4シリーズの大型手動パルス発生器は2機種あり、ダイヤル外径125mmと140mm、全厚（ハンドル・MPG本体含む）106mmです。取り付け穴は62mmで、6点のM4ナットで固定できます。したがって、MPGは取り付けや補修が簡単で、コストを節約できます。旋盤、フライス盤、研削盤、縦型・横型ターニングセンタ、複合工作機械、産業機械などのCNC工作機械に適しています。特殊加工機械に使用する場合は、お問い合わせください。
カスタマイズ
MPGロータリーエンコーダのパルス数PPRは、100パルス/100クリック、25パルス/100クリックを選択できます。MPG電気回路のタイプには、差動出力用、抵抗プルアップ出力用（330Ω、2.2kΩ）、開回路（つまり、オープンコレクタ）が含まれます。入力電圧DC5V、DC12V、DC24V、または要望に合わせてカスタマイズ。最大Vcc-0.5V（差動3.5V以上）、最小0.1V以下の出力電圧5V、またはオープンコレクタ（電流出力タイプ）。日本の三菱、ファナック、欧州のシーメンス、ファゴル、台湾の寶元LNC、新代SYNTECなどの多くのコントローラーシステムに適用されます。このシリーズは主に機械・設備に使用されていますが、他に用途がある場合はお問い合わせください。

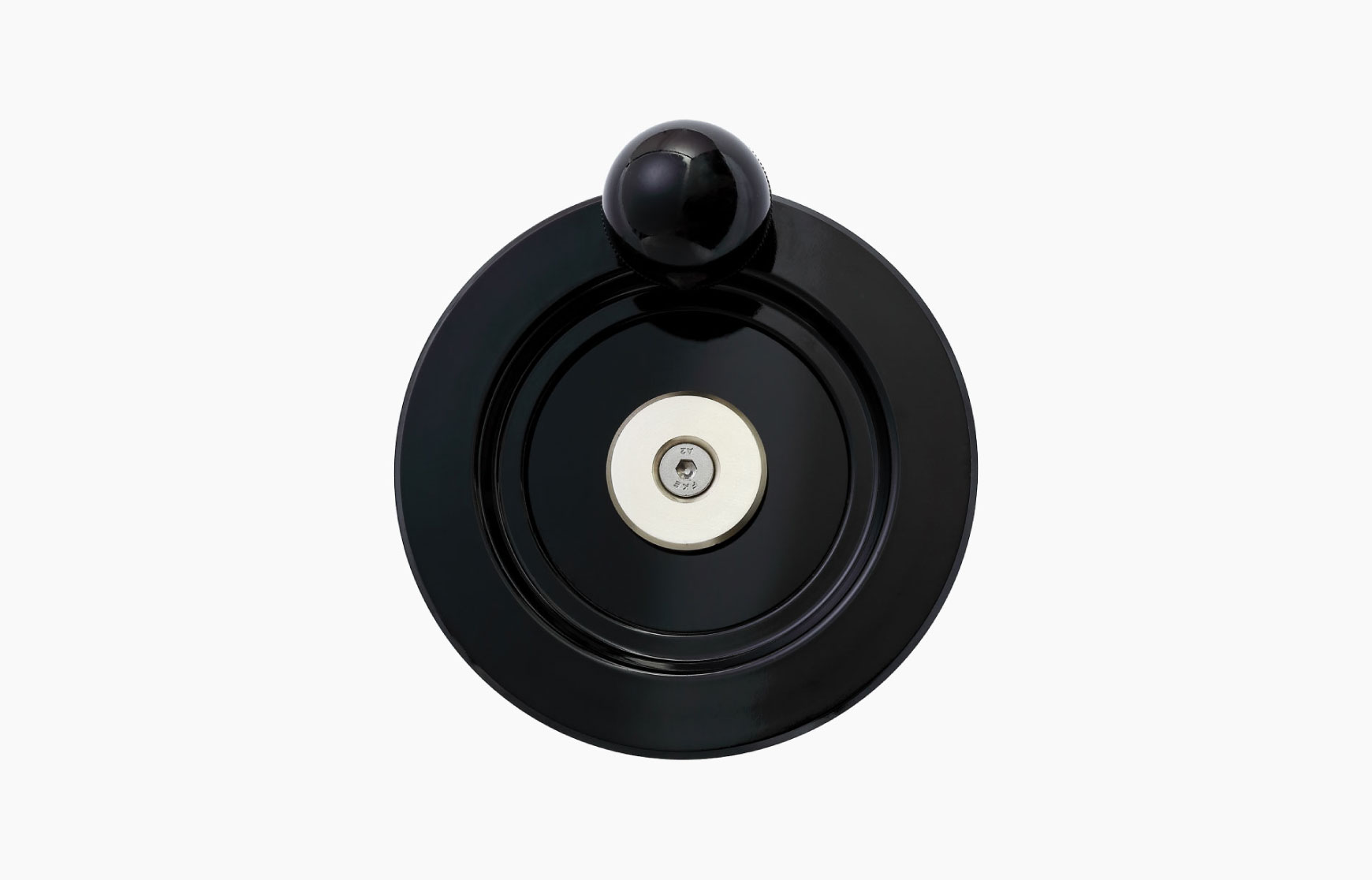

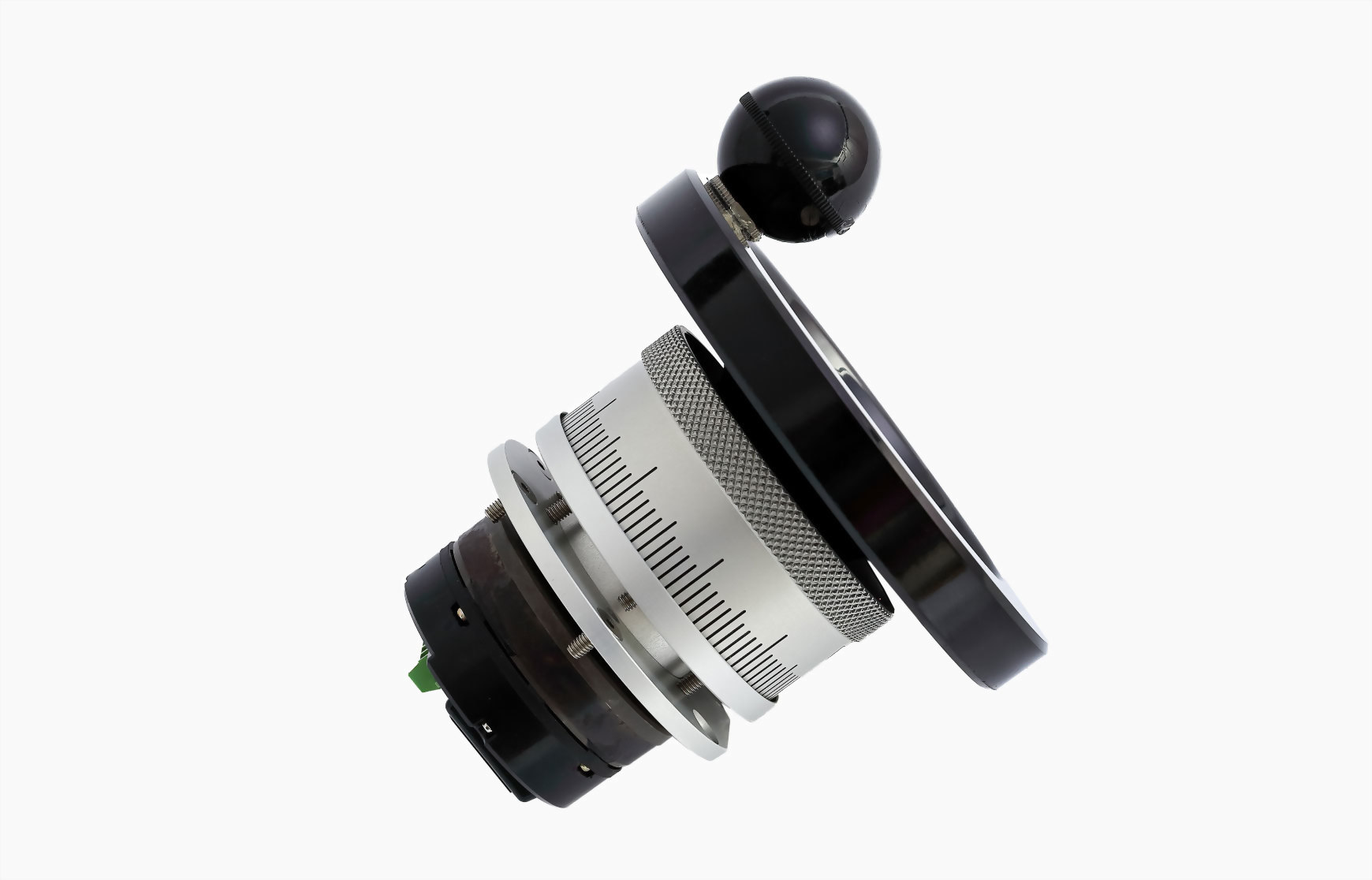

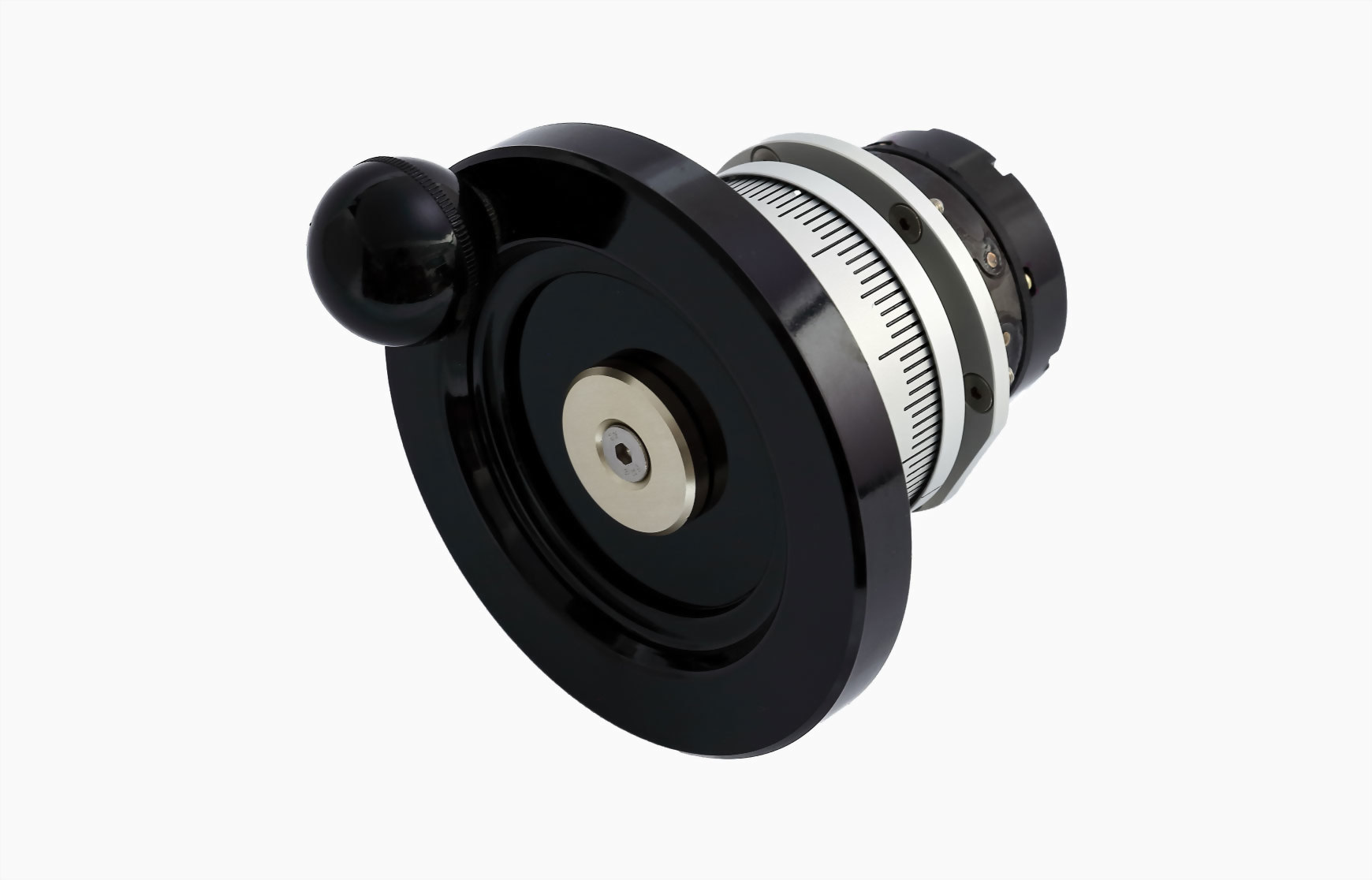

125mm/140mm CNC手動パルス発生器 MPG
高精度、重量化、耐衝撃、長寿命：MPGハンドホイールエンコーダ
製品の性能
MPG 2/4シリーズ手動パルス発生器は、2種類の材料の組み合わせがあります。グリップと表面のダイヤルは黒いプラスチックで作られています、MPG本体は金属製です、 どちらも耐衝撃性は同じです。大型化のデザインで側の数字が見やすく、耐久性があり、色あせしません。ダイヤルカラーは動きやすく、切り替えも簡単。手動パルス発生器シリーズ（のロータリーエンコーダ）は、±10KVの静電気に耐えることができます。DC5V〜24Vの全電圧入力、順方向及び逆電流入力保護と他の回路保護機構。したがって、電線の誤接続が焼損しません。 使いやすく、メンテナンスも簡単で、コストも削減できます。
MPGパルス発生器は、正確なパラメータ設定、高速出力応答、信号漏れのない（600RPMの瞬時回転速度）を備えており、高い応用価値、回転寿命300万回以上。様々な産業環境に適しており、工作機械などに幅広く使用されています。
MPG 性能測定値
MPG 信号回路の出力形式
MPG 2/4シリーズ手動パルス発生器は、2種類の材料の組み合わせがあります。グリップと表面のダイヤルは黒いプラスチックで作られています、MPG本体は金属製です、 どちらも耐衝撃性は同じです。大型化のデザインで側の数字が見やすく、耐久性があり、色あせしません。ダイヤルカラーは動きやすく、切り替えも簡単。手動パルス発生器シリーズ（のロータリーエンコーダ）は、±10KVの静電気に耐えることができます。DC5V〜24Vの全電圧入力、順方向及び逆電流入力保護と他の回路保護機構。したがって、電線の誤接続が焼損しません。 使いやすく、メンテナンスも簡単で、コストも削減できます。
MPGパルス発生器は、正確なパラメータ設定、高速出力応答、信号漏れのない（600RPMの瞬時回転速度）を備えており、高い応用価値、回転寿命300万回以上。様々な産業環境に適しており、工作機械などに幅広く使用されています。
MPG 性能測定値
| 入力電圧 | 出力電圧 | 最大周波数応答 | 最大出力電流 | 上昇/低下時間 | 使用温度 | 保存温度 |
|
DC5V | DC24V |
高：≧Vcc-0.5V 差動出力3.5V以上 低：≦0.1V |
5KHz | 20mA | ≦1µs |
-10°C | 60°C |
-20°C | 70°C |
| 最大電源電流 | 回転トルク | 軸荷重 | 最大回転速度 | 回転寿命 | 製品重量 | 保護メカニズム |
| 80mA |
1.6 | 6.0x10-2N,m |
アキシアル荷重：9.8N ラジアル荷重：16.6N |
瞬時：600RPM 連続：200RPM |
往復300万回以上 300RPM |
≦50g （ダイヤルは含まれていません） |
静電破壊の防止±10KVbr /> IP65・CE |
MPG 信号回路の出力形式
差動出力（記号Ｄ）
抵抗プルアップ（記号Ｒ）

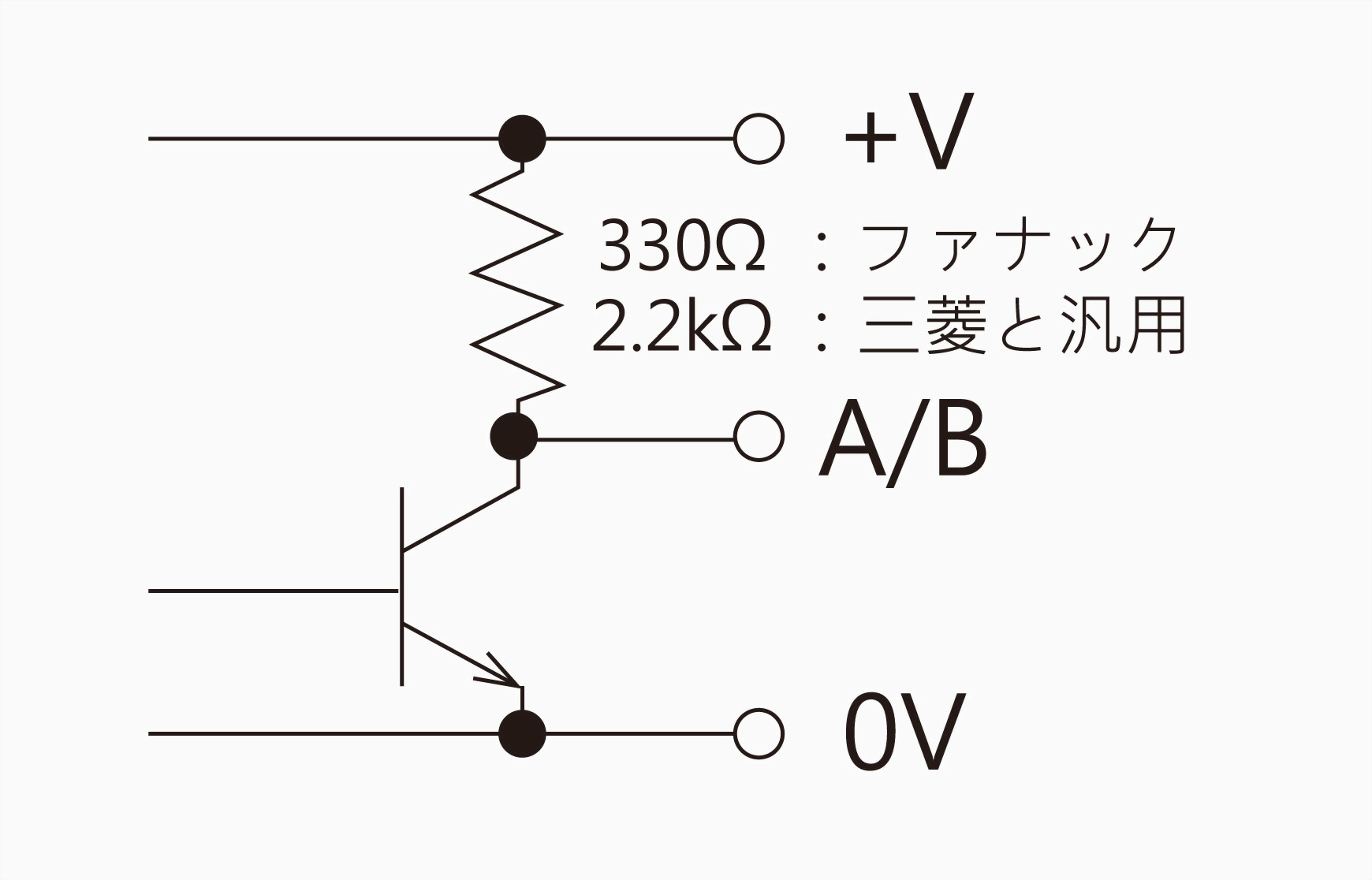

オープンコレクタ（記号O.C.）
標準仕様
サンプル提供サービス、SPQ（標準梱包単位）。
正常な使用状態の下で、この製品には1年間の保証が付いています。
| 項目 | 形式名 | 使用対象 | 仕様 |
| 1 | 1D5 | シーメンス SIEMENS | 100PPR / in 5-24V / out 5 V / 差動出力 |
| 2 | 1R5 | ファナック FANUC | 100PPR / in 5-24V / out 5 V / 抵抗プルアップ (330Ω) 出力 |
| 3 | 2R5 | 三菱 MITSUBISHI | 25PPR / in 5-24V / out 5 V / 抵抗プルアップ (2.2KΩ) 出力 |
| 4 | 141 | 產業タイプ | 100PPR / in 5-24V / out 5-24V / オープンコレクタ出力 |
| 5 | 1R1 | 產業タイプ | 100PPR / in 5-24V / out 5-24V / 2.2KΩ オープンコレクタ出力 |
| 6 | 241 | 產業タイプ | 25PPR / in 5-24V / out 5-24V / オープンコレクタ出力 |
| 7 | 2D5 | 產業タイプ | 25PPR / in 5V / out 5 V / オープンコレクタ出力 |
| 8 | 161 | 產業タイプ（特殊仕様） | 100PPR / in 5-24V / out 5-24V / 差動出力 |
サンプル提供サービス、SPQ（標準梱包単位）。
正常な使用状態の下で、この製品には1年間の保証が付いています。
特徴
- ダイヤル外径：125mm、140mm
- 黒のグリップと表面はプラスチック素材で、本体ユニットは金属製です。目盛は耐久性があり、色あせしません。
- IP65規格による保護等級（正面）、防塵、耐水、耐油性、CE規格。
- 快適な感触と優れた質感、良好な操作感、高速応答性能、信号が漏れない。
- 光学式エンコーダ、非接触検出、高精度で信頼性の高い出力信号。
- 電圧入力、逆入力保護、帯電防止などの回路の保護機構。
- 回転寿命：300万回転以上
- 簡易固定式で、DIYで簡単に取り付け・交換ができます。
- 様々な出力タイプは、コントローラーに応じてカスタマイズできます（日本、欧州、中国、台湾）。
- 用途例：旋盤、フライス盤、グラインダー、穴あけ機、ガントリー門型加工機、産業機械などの大規模CNC工作機械。
外形寸法

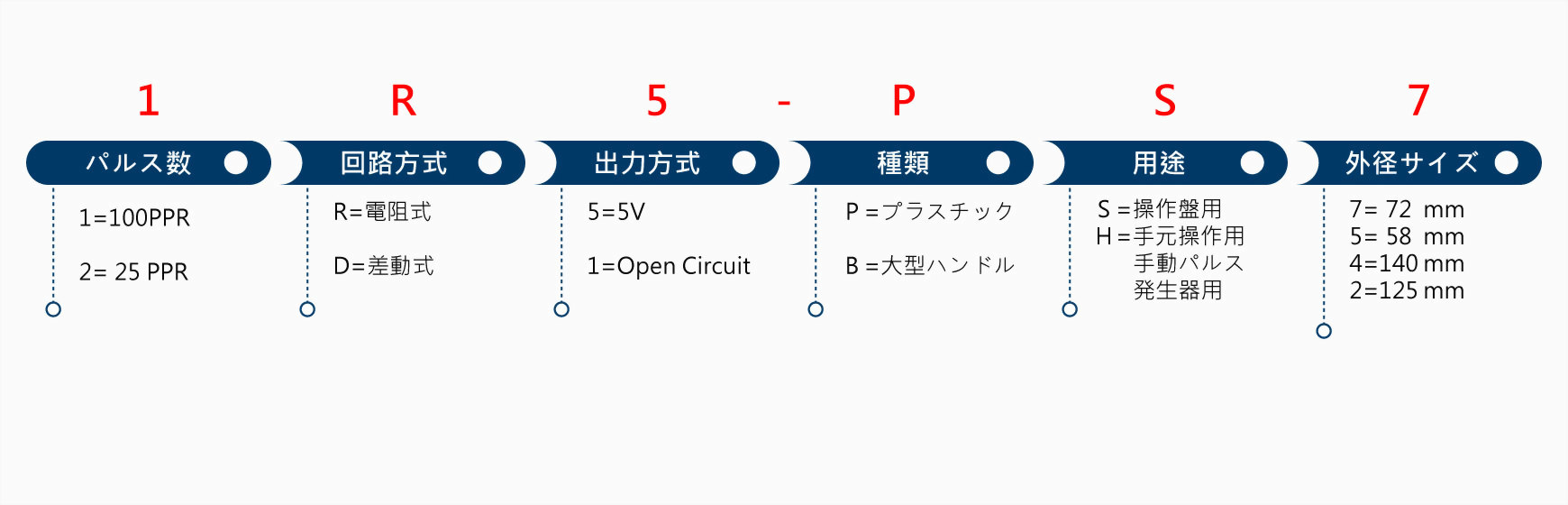

例：MPG 2/4シリーズ 1R5-MS2、1R5-MS4
一般的なコントローラーの仕様は次のとおりです。SIEMENSは1D5、FANUCは1R5、MITSUBISHIは2R5。
ダウンロード
一般的なコントローラーの仕様は次のとおりです。SIEMENSは1D5、FANUCは1R5、MITSUBISHIは2R5。
