4軸加工機用の手元操作用手動パルス発生器

IP67およびCE認定:ATOMS P5 ハンディMPGペンダントシリーズ
外観
ATOMS P5手動パルスハンドルは、IP67相当防塵・防水設計で、各種軸、倍率の仕様、出力コネクタを備えています。手に持ち易いサイズ、スタイリッシュ、テクスチャーに適しています。ケース上部に一体成形ハンドルと強力マグネット付きバックケースがあります。CNC旋盤、フライス盤、4軸機械で広く使用するのに便利です。

カスタマイズ
初期設定は、軸選択4軸(OFF-X-Y-Z-4)、倍率選択X1、X10、X100、在庫から入手できます。選択スイッチは、ポイントツーポイント、リアルバイナリ、グレイコードなどのコーディングをサポートしています。また、軸選択は、3軸、4軸、5軸、6軸、7軸に設定できます。倍率選択は、X1、X10、X100、X1000に設定できます。P5手元操作用手動パルス発生器シリーズもカスタマイズ可能です、追加機能についてはお問い合わせください。

製品の性能
IP67防水および防塵保護等級で、ボックス本体の材質は50Gの衝撃に耐えることができます、落下による破損の心配はありません。MPGダイヤルは落下試験に合格しており、高温、ほこり、静電干渉のある工場現場での操作に適しています。P5ハンドホイールMPGペンダントは、三菱、シーメンス、ファナック、PLCのさまざまなコントローラーとのマッチングに使用されます。17芯、19芯、27芯のカールコードとさまざまなコネクタ仕様を提供し、溶接ラインのコネクタ・ケーブルおよび設置の包括的なサービスを提供します。

台湾製。高品質のロータリーエンコーダは、高精度と信頼性の高い性能を備えています。DC5V〜DC12Vの入力電圧に耐えることができます。手動パルス発生器シリーズは、電磁干渉防止や逆電圧防止などの回路保護機構を備えています。オプションのEMG緊急停止は、迅速かつ安全に切断できます。MPG金属のダイヤルは、中心点に指示 灯があり、質感が良いです。MPGの目盛数字が明確に判別できるので、時間の経過とともに摩耗したり色あせたりすることはありません。高速出力応答、信号漏れのない(600RPMの瞬時回転速度)。このパルス発生器は個別に交換できるため、メンテナンスに便利でコストを節約できます。

オプション:非常停止スイッチ(銘板上部が装着可能です)、イネーブルスイッチ(左側または両側で装着可能です)。特別な設計と製造、ODMおよびOEMサービスを提供します。ネームプレートとMPGダイヤルは、ロゴテキストをレーザー彫刻、フルカラーUV印刷が可能です。

ATOMS P5 シリーズパネル構成図を参照する
ATOMS P5 シリーズパネル構成図を参照する
ATOMS P5 手元操作用MPGシリーズの標準構成は、X1、X10、X100倍率選択スイッチ、4軸(OFF-X-Y-Z-4)選択スイッチを備えた。在庫ありです。IP67およびCE認証取得ています、その優れた機械的および電気的特性は、過酷な製造環境に対して高性能です。その優れた耐久性と信頼性により、産業向け製品に最適です。

カスタマイズされた製品の最小注文数量は10個です。詳細はお問い合わせください。
特徴
  • 標準の4軸制御手動パルス発生器
  • 耐衝撃性素材のケースは、落下の衝撃による破損を防ぎます、機械の寿命を延ばす。
  • DC5V〜24Vの全電圧入力、順方向及び逆電流入力保護、静電破壊の防止±10KVと他の回路保護機構。
  • ハンドル、專用ホルダ、裏面マグネット付き、強力な吸着力、持ちやすく、柔軟性に富んでいます。
  • 電源表示灯を標準装備し3mのカールコードも19芯及び25芯を用意しました。
  • コードの種類:リアルバイナリコード、コンプリメンタリバイナリコード、グレーコード、コンプリメンタリグレーコード、およびポイントツーポイント。
  • 金属製のMPGダイヤル、目盛数字が明確に判別できるので。
  • オプション:非常停止スイッチ、イネーブルスイッチ(スタータースイッチ)。

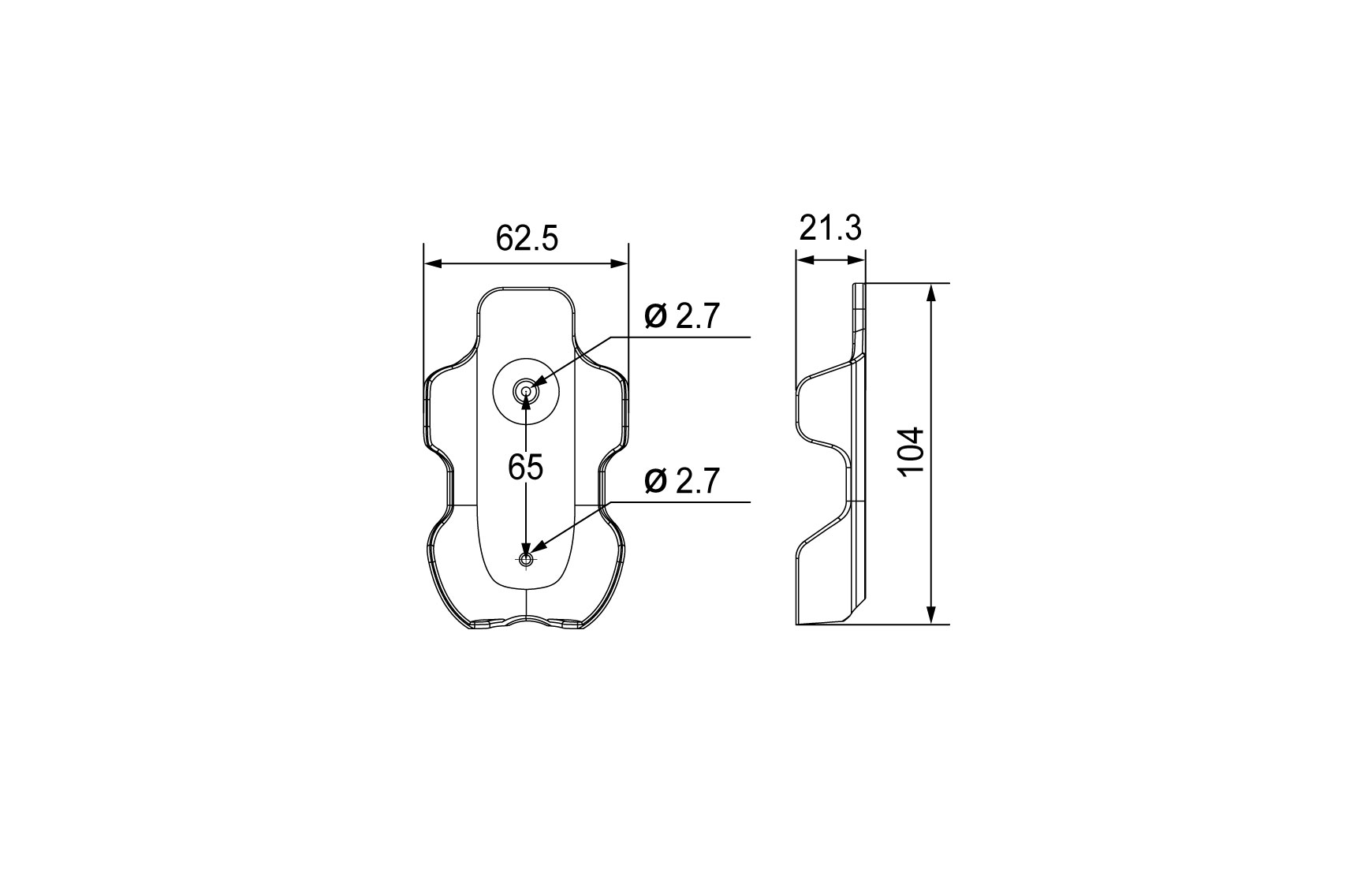

外形寸法

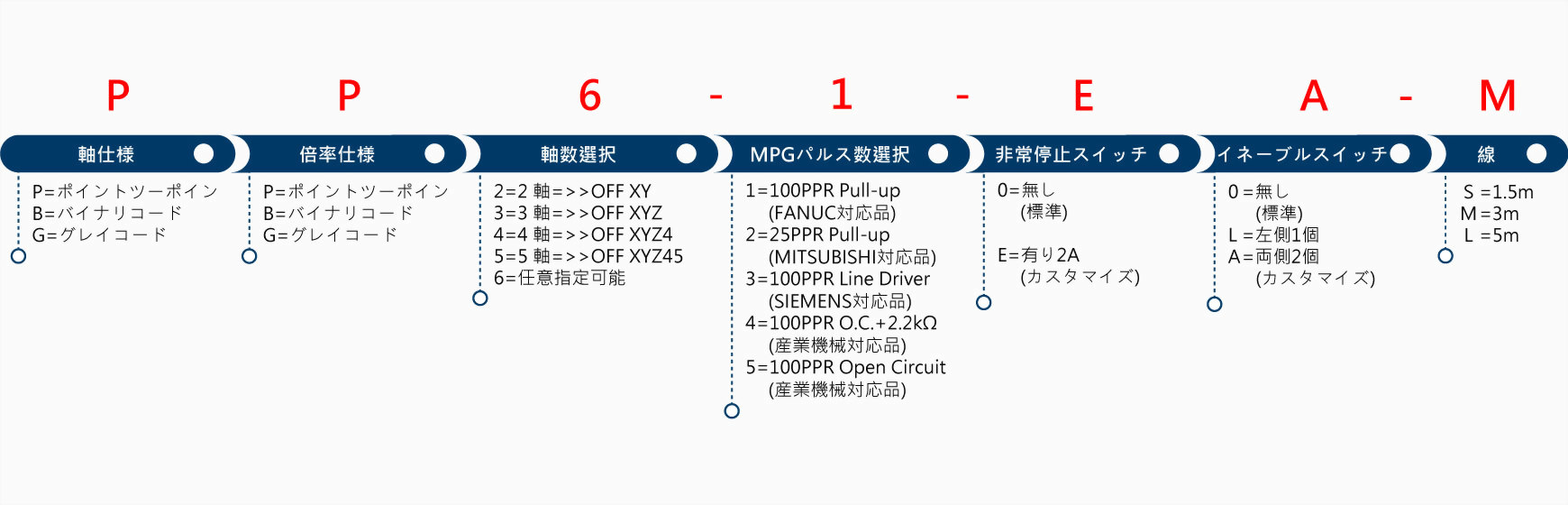

形番表示例
例:ATOMS-P5-PP6-1-EA-M
