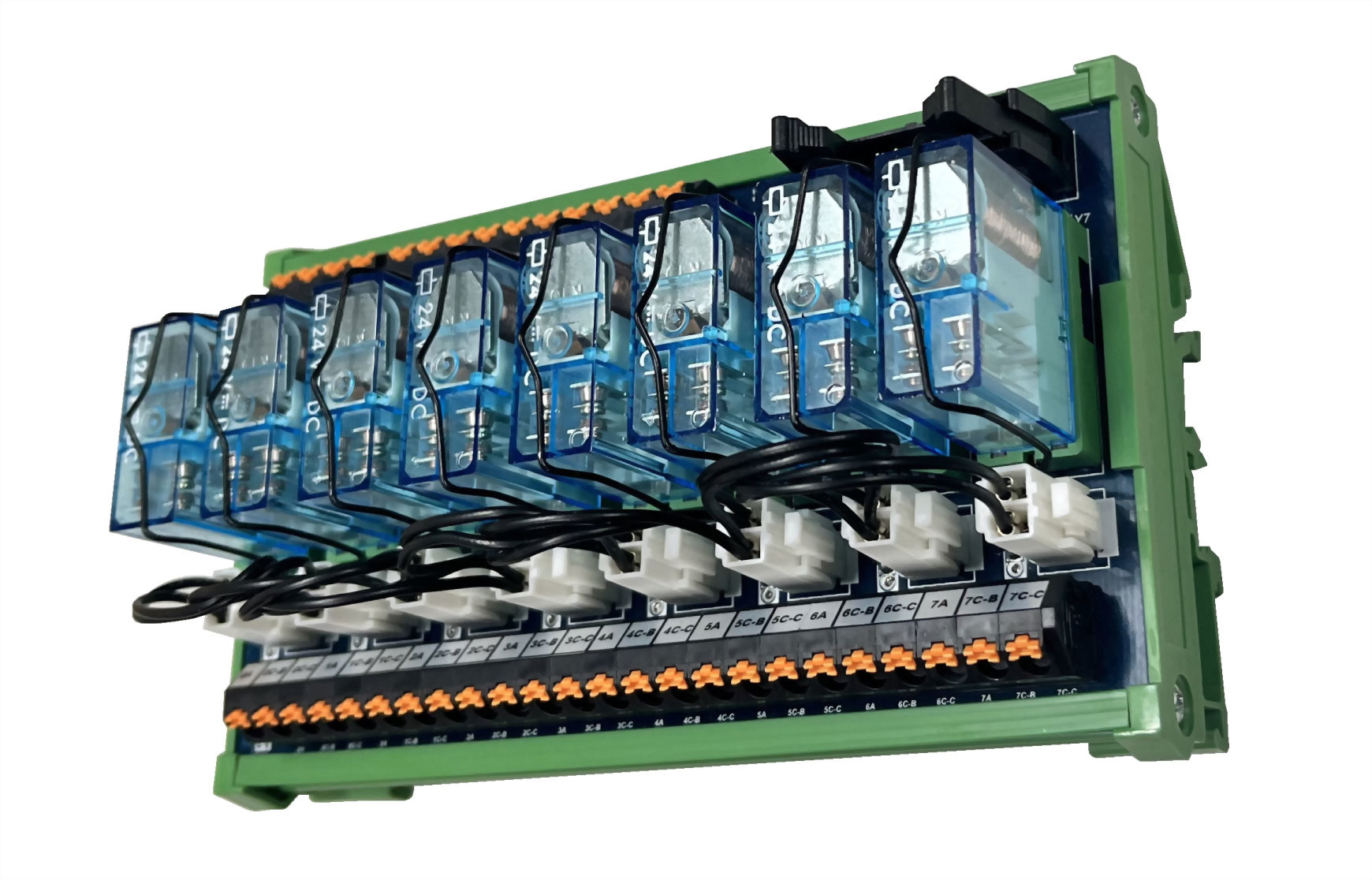

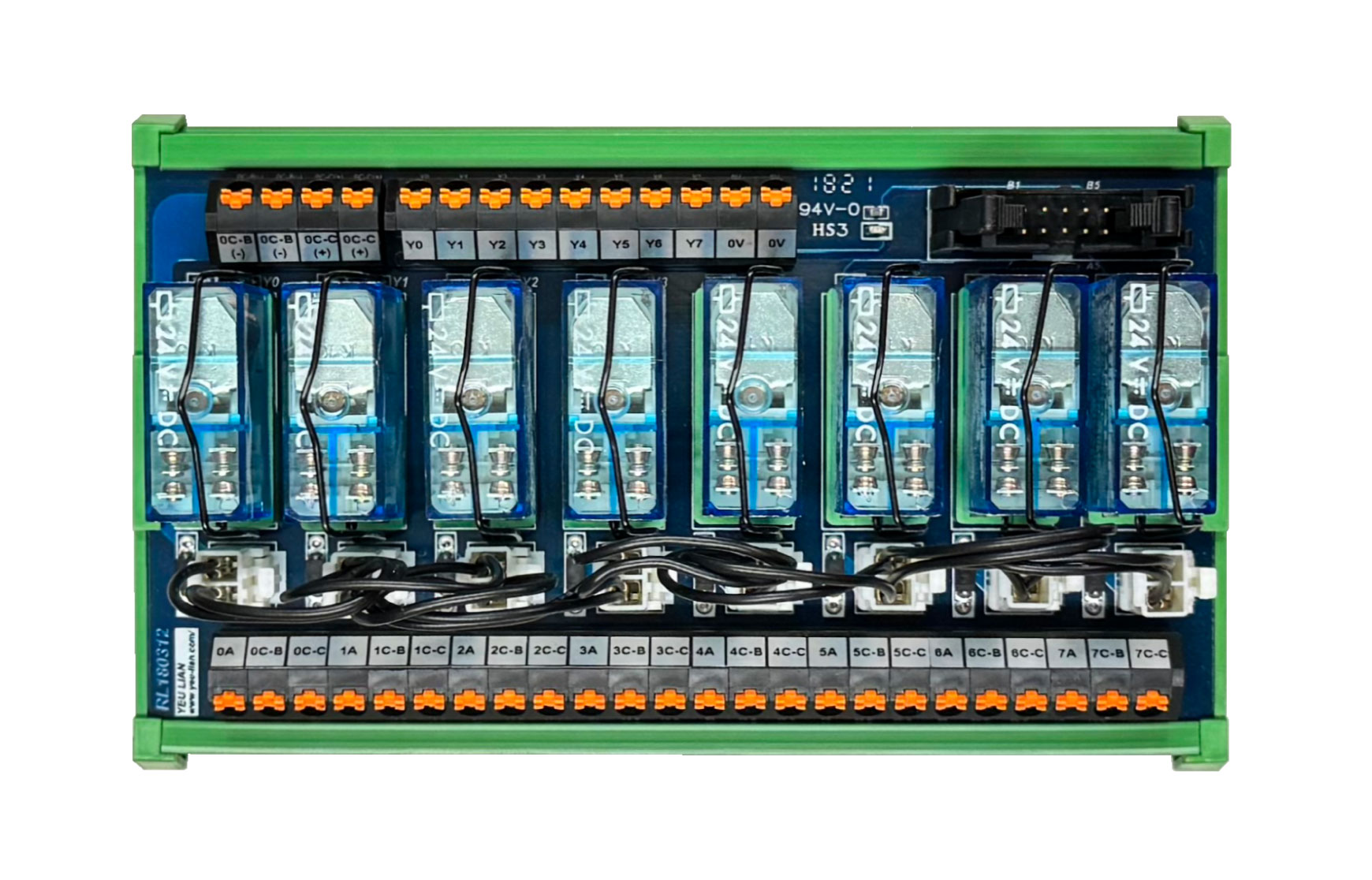

リレーモジュールボード

RELY-8-SI-DC24-D-A22
スペースの節約、時間の節約、コストの削減:リレーモジュール

モジュラー回路基板は、コストを削減することができます。部品の交換やアップグレードが簡単であるため、修理やメンテナンスのコストを削減することができます。また、同じモジュラー回路基板を異なる製品に使用することができるため、開発コストを削減することもできます。

標準の1A、1B、1Cコンタクトフォームは、1P、4P、8P、16P、32Pおよびその他の極番号を選択できます。OMRON、FINDER、IDECリレーは、ヨーロッパ、日本、圧着、破片、ネジ式端子台、ホーン接続に適合しています。サージアブソーバ、COMポイントジャンパ、コンデンサ、ダイオードなどの接触保護。

性能測定値

連絡先の構成 定格電流/最大ピーク電流 定格電圧/最大スイッチング電圧 定格負荷AC1 定格負荷AC15 個々のモーター定格(230 V AC) カットオフ容量
2 CO(DPDT) 8 / 15A 250 / 400V AC 2000VA 400VA 0.37 DC1:30/110/220 V 8 / 0.6 / 0.25
最小スイッチング負荷 標準の連絡先資料 電気的寿命 機械的耐用年数 耐電圧(同極性の接点間) 耐電圧(コイルと接点の間) LEDインジケーター
300(5/5) AgNi 150,000回以上(定格負荷AC1で) AC/DC1000万回以上 VAC 1000 50/60 Hz/1分。 8mm。6kV(1.2 /50μs)アイソレーション 赤、緑
特徴
  • 労力、時間、コストを節約,配線は必要ありません,設置時間と人件費を大幅に削減
  • リレーの数や接点数を柔軟にカスタマイズできます
  • プラグイン設計は、配線が便利で、セットアップ時間を短縮します
  • LEDアクションインジケータは、製品の動作ステータスを示します
  • 大容量の電流を扱うことができ、高い信頼性を持ちます
  • 難燃性材料の塗布により、コンポーネントを溶融から効果的に保護できます
  • 広く使用されている産業用コア機器! 工作機械、半導体、食品加工などのさまざまな機械産業の自動化要件に対応するモジュール
  • ガイドレールに取り付け可能で、操作性が大幅に向上! さまざまな業界標準のガイドレール仕様に準拠
  • コントローラー:三菱、ファナック、シーメンス
  • 端子台:ネジ式端子台、スプリング式端子台、圧着式端子台、榴散弾端子台
  • リレー:オムロン、IDEC和泉、Finder Relyas
外形寸法


形番表示例
例:RELY-8-SI-DC24-D-A22
回路基板(リレーを含む)には2年間の限定保証が付いています。不適切な条件、環境、取り扱い、使用などに起因する故障は、この保証の対象外です。
