外観
手元操作用手動パルス発生器本体は、特殊なカーブ設計、手に持ち易いサイズ。P9手動パルスハンドルは、大きさを限定しない完全フリーデザインです、更に多くの部品を配置することが可能です。高度にカスタマイズされたものは、旋盤、フライス盤、グラインダー、5軸機械および複合加工機などのさまざまなCNC工作機械に適用できます。上部に一体成形されたハンドルを選択するか、本体の裏面に強力なマグネットの装着ことができます。専用ホルダには、金属製とプラスチック製の2種類の素材があります。ユーザーは作業スペースを有効に活用し、機械設備の制御に柔軟に利用できます。
カスタマイズ
P9手動パルスハンドルシリーズは、産業機械向け製品、自由に設計および配置できます。最大6つの選択スイッチを装着もでき、ポイントツーポイント、リアルバイナリ、およびグレイコードの複数のコーディングをサポートします。軸の選択は3、4、5、6、7軸に設定でき、倍率の選択はX1、X10、X100、X1000に設定できます。9つの機能ボタンとその他の特別なスイッチボタンはオプション部品です。カスタマイズされた特別なモジュールは、単純な機能から複雑な多機能まで、お客様のニーズにお応えします。
多機能モジュール手元操作用手動パルス発生器
多機能、カスタマイズ、モジュール設計：ATOMS P9 ハンディMPGペンダントシリーズ
製品の性能
ケース本体は防水・防塵素材を使用。耐衝撃性、耐熱性、安定性に優れています。高温、ほこりの多い、静電干渉の工場などの生産現場で使用できます。P9ハンドホイールMPGペンダントは、高い互換性とさまざまな出力タイプを備えています。三菱、ファナック、シーメンス、PLCコントローラーで使用できます。関連するMPGカールコードおよびコネクタ溶接サービスを提供しており、既存の機器の制御盤や工作機械に簡単に取り付けることができます。
MITの高品質ロータリーエンコーダには、回路保護メカニズムがあります。手動パルス発生器シリーズは、DC5VからDC12Vまでの入力電圧、耐電磁干渉に耐えることができます。また、逆電圧防止保護により、誤配線を回避します。欧州および米国の市場安全規制に準拠して、EMG緊急停止スイッチを取り付けて安全な切断を確保できます。72mmの大型MPGメタルダイヤルはゴージャスで質感も良いです。中心点には指示灯が付いています。MPGの目盛数字が明確に判別できるので、摩耗したり色あせたりすることはありません。高速出力応答、信号漏れのない（600RPMの瞬時回転速度）。パーツは個別に交換できます、メンテナンスに便利です。時間とコストを節約し、費用対効果の高いものとして使用するのに理想的です。
オプション：多くのタイプの非常停止スイッチ（復帰方式：プル/ターンリセット）、イネーブルスイッチ（左側または両側で装着可能です）、押し釦スイッチは指示灯を選択できます。お客様のご要望に応じて機能ボタンを追加。宇聯は、既存の製品に代わる新製品の設計と製造ODM、またはOEM製造を提供します。銘板とMPGダイヤルは、会社のロゴテキストをレーザー彫刻、フルカラーUV印刷が可能です。
ATOMS P9 シリーズパネル構成図を参照する
ATOMS P9 手元操作用MPGシリーズは、少量多品種から量産品生産で設計されています。本体にはMPG仕様、選択スイッチ、押しボタンスイッチ、非常停止、イネーブルスイッチ、カールコードなどがあり、高度にカスタマイズできます。また、さまざまなCNC工作機械の使用に対応するために、顧客対応フレキシブル生産、幅広い用途ををお客様に提供します。
カスタマイズされた製品の最小注文数量は10個です。詳細はお問い合わせください。
ケース本体は防水・防塵素材を使用。耐衝撃性、耐熱性、安定性に優れています。高温、ほこりの多い、静電干渉の工場などの生産現場で使用できます。P9ハンドホイールMPGペンダントは、高い互換性とさまざまな出力タイプを備えています。三菱、ファナック、シーメンス、PLCコントローラーで使用できます。関連するMPGカールコードおよびコネクタ溶接サービスを提供しており、既存の機器の制御盤や工作機械に簡単に取り付けることができます。
MITの高品質ロータリーエンコーダには、回路保護メカニズムがあります。手動パルス発生器シリーズは、DC5VからDC12Vまでの入力電圧、耐電磁干渉に耐えることができます。また、逆電圧防止保護により、誤配線を回避します。欧州および米国の市場安全規制に準拠して、EMG緊急停止スイッチを取り付けて安全な切断を確保できます。72mmの大型MPGメタルダイヤルはゴージャスで質感も良いです。中心点には指示灯が付いています。MPGの目盛数字が明確に判別できるので、摩耗したり色あせたりすることはありません。高速出力応答、信号漏れのない（600RPMの瞬時回転速度）。パーツは個別に交換できます、メンテナンスに便利です。時間とコストを節約し、費用対効果の高いものとして使用するのに理想的です。
オプション：多くのタイプの非常停止スイッチ（復帰方式：プル/ターンリセット）、イネーブルスイッチ（左側または両側で装着可能です）、押し釦スイッチは指示灯を選択できます。お客様のご要望に応じて機能ボタンを追加。宇聯は、既存の製品に代わる新製品の設計と製造ODM、またはOEM製造を提供します。銘板とMPGダイヤルは、会社のロゴテキストをレーザー彫刻、フルカラーUV印刷が可能です。
ATOMS P9 シリーズパネル構成図を参照する
カスタマイズされた製品の最小注文数量は10個です。詳細はお問い合わせください。
特徴
- 多機能なカスタマイズニーズに応えるモジュラーデザイン
- 耐衝撃性素材のケースは、落下の衝撃による破損を防ぎます、機械の寿命を延ばす。
- DC5V〜24Vの全電圧入力、順方向及び逆電流入力保護、静電破壊の防止±10KVと他の回路保護機構。
- ハンドル、裏面マグネット付き、強力な吸着力、持ちやすく、柔軟性に富んでいます。
- 專用ホルダ材質：金属、プラスチック
- 電源表示灯を標準装備し3mのカールコードも19芯及び25芯を用意しました。
- コードの種類：リアルバイナリコード、コンプリメンタリバイナリコード、グレーコード、コンプリメンタリグレーコード、およびポイントツーポイント。
- 金属製のMPGダイヤル、目盛数字が明確に判別できるので。
- オプション：非常停止スイッチ、イネーブルスイッチ（スタータースイッチ）、LED作業灯。

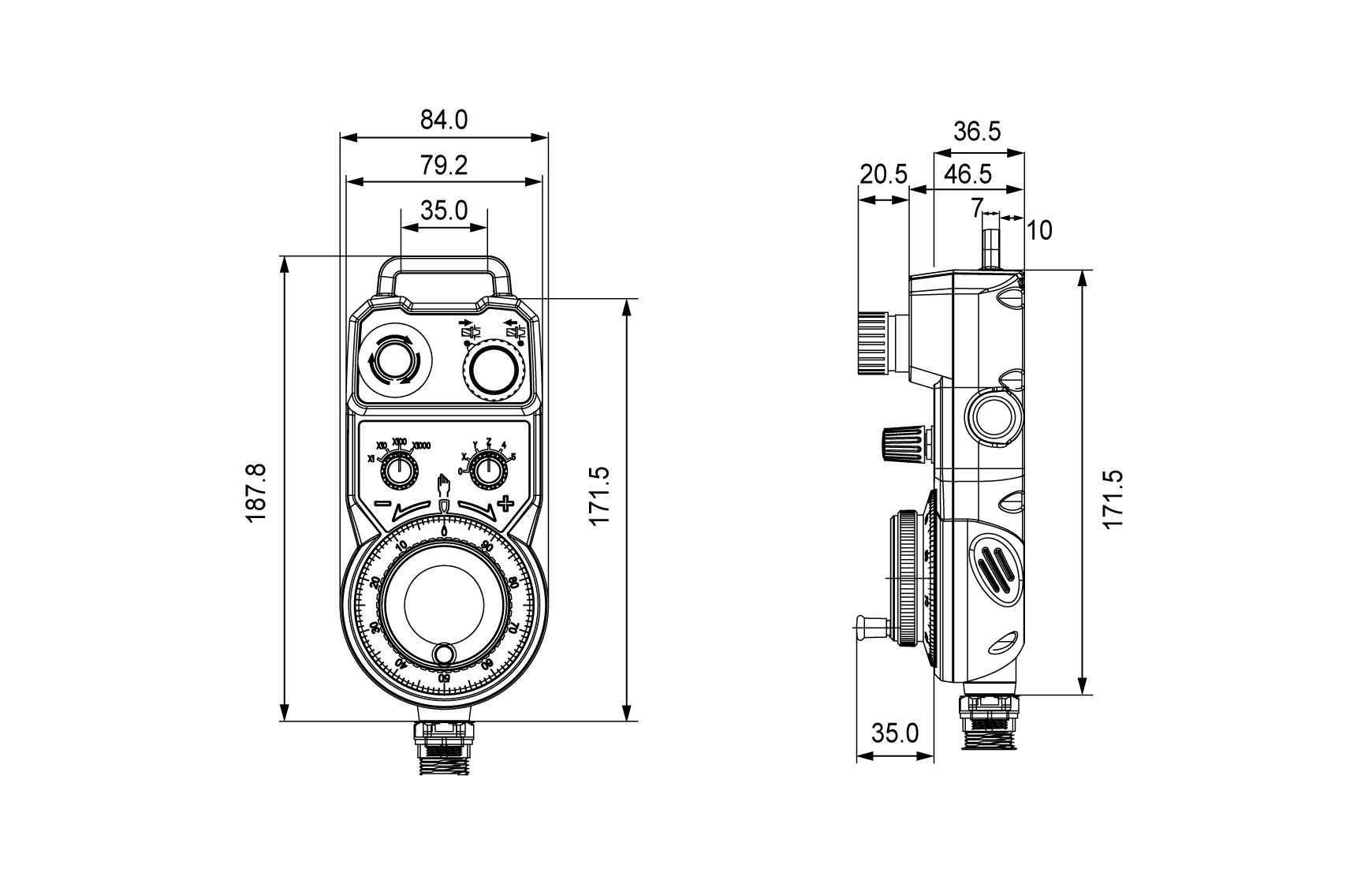

外形寸法
例：ATOMS-P9-CUSTOM-1R5
一般的なコントローラーの仕様は次のとおりです。SIEMENSは1D5、FANUCは1R5、MITSUBISHIは2R5。
一般的なコントローラーの仕様は次のとおりです。SIEMENSは1D5、FANUCは1R5、MITSUBISHIは2R5。
