30°デジタルコードロータリースイッチNシリーズ

YLDPデジタルロータリーNシリーズバンドスイッチ
ステップ角30度、0〜11設定ポジション、デジタル方式の多段式ロータリースイッチ。 01N、02N、03N、04N、00Nの5種類のつまめを用意しました。ポイントツーポイント、リアルバイナリ、コンプリメンタリバイナリ、グレーコード、コンプリメンタリグレーコードなど、多くの出力コーディングタイプを提供しています。設定値はストッパピン(丸ピン)で設定でき、アクセサリのコード表に基づいてギアとコードを選択することで、スイッチの開始位置、終了位置、および出力コードを変更できます。YLDPセレクタースイッチNシリーズは、要件に応じて位置範囲をカスタマイズできます。調整可能なロータリースイッチには、PLCアプリケーションのI / Oポイントを節約し、在庫仕様の在庫を減らし、コスト削減を実現するという利点があります。

YLDPデジタルコードスイッチNシリーズは、現場での使用に特に適した高強度設計になっています。金メッキの二重接点、安定した接点抵抗、誤信号出力の防止、誤動作の防止。ロータリースイッチは、丈夫で耐久性のある金属の外観をしています、目盛の数字が見やすく、耐久性があり、色あせしません。表面の密閉構造は耐油性と防水性があります。耐静電気±8KV、耐電圧DC250V /50mΩの保護機構を備えています。バンドスイッチは高性能で、5万回以上の耐用年数。
用途:各種CNC操作パネルのモード、軸、倍率、乗数、速度、レート、パーセンテージ、およびその他のマルチポジション選択。
製品の性能

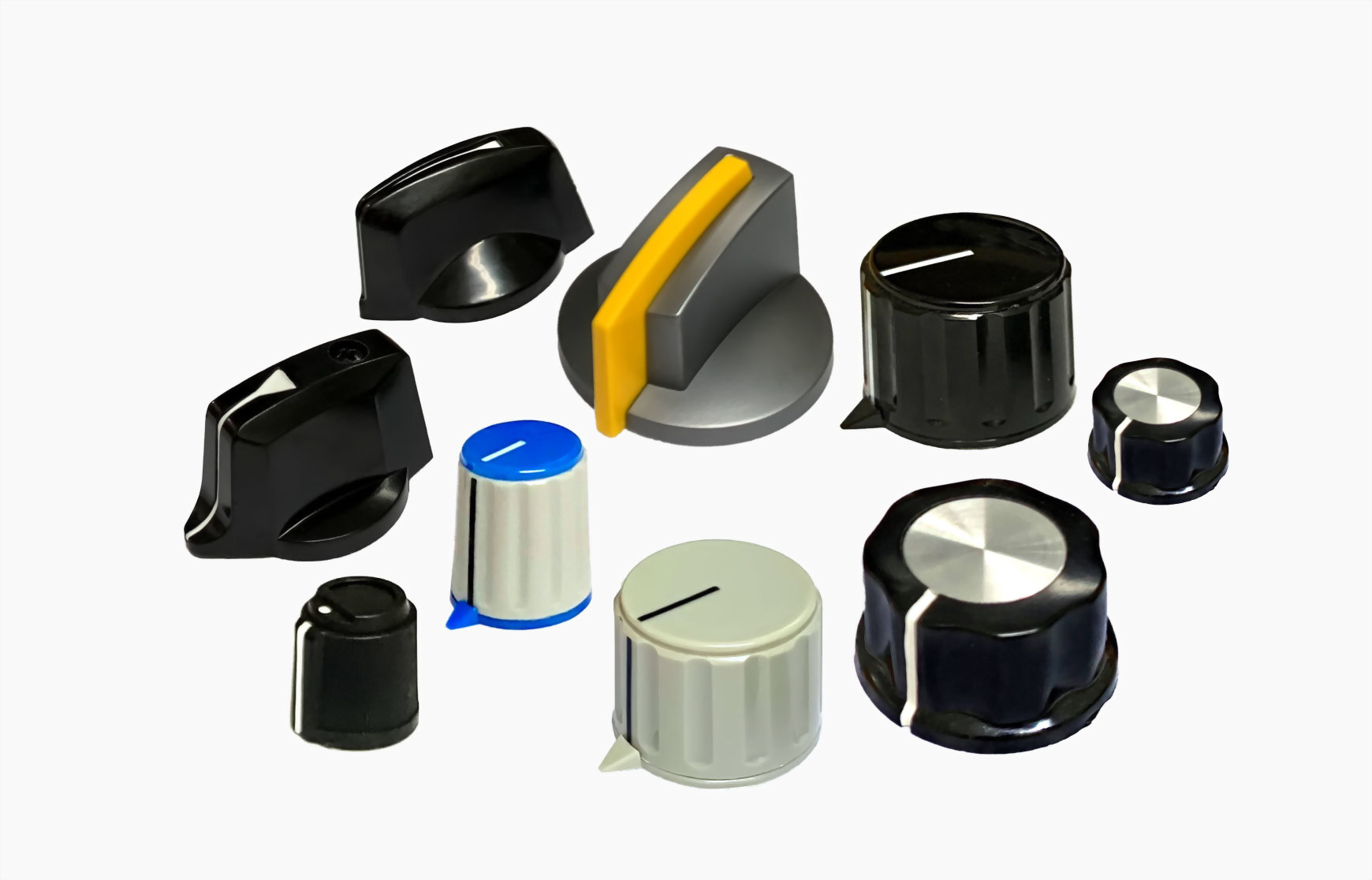

業界、機械、用途に応じて、設定値は特別にカスタマイズでき、宇聯は需要のあるODMとOEMも提供します。多くの種類のツマミを用意しました。

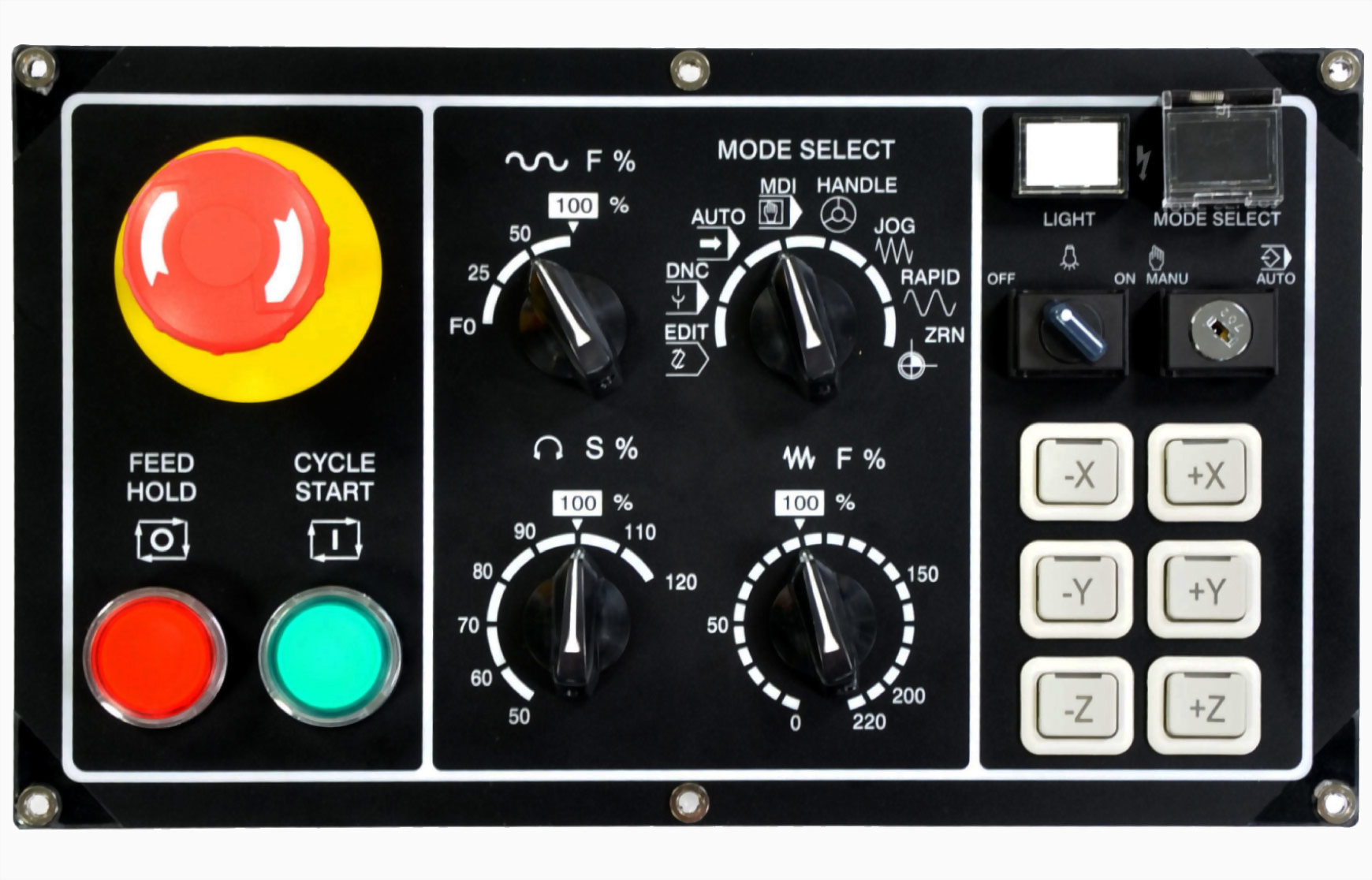

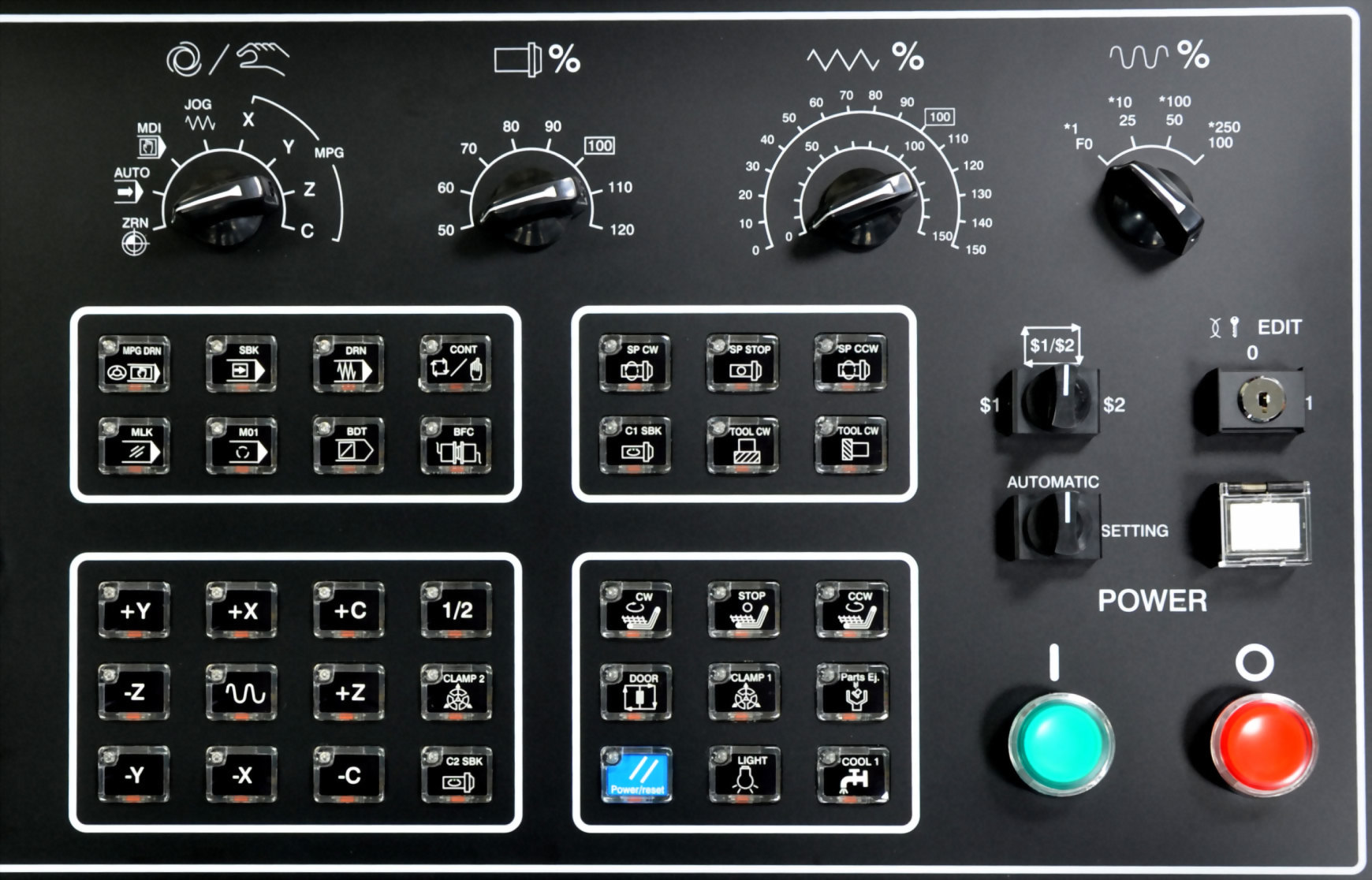

CNC操作盤のロータリースイッチの使用例



CE認証、電気的寿命‧機械的寿命は5万回以上です、1年限定保証。
不適切な条件、環境、取り扱い、使用などに起因する故障は、この保証の対象外です。



仕様項目


項目 規格値
抵抗負荷 AC 5V 0.5A/50V 0.05A、DC 5V 0.25A/25V 0.05A
接触抵抗 ≦100mΩ(初期値で導体抵抗を含む)
絶縁抵抗 端子ー端子間500MΩ以上、DC250V/1分間後;端子ーアース間500MΩ以上、DC500V/1分間後
耐電圧 端子ー端子間AC250V/1分間以上、端子ーアース間AC1500V/1分間以上
耐静電気 ±8KV
耐久性 回転数5万回以上;接触抵抗≦150mΩ、耐電圧AC250V/50mΩ以上/1分間以上
使用温度 -20°C~70°C(-4°F~158°F)
保存温度 -40°C~70°C(-40°F~158°F)
特徴
  • 切換角度30°(ステップ角度)
  • ステップ範囲:0~11ポジション
  • ダブル動金接点、誤信号防止、安定した高い信頼性を確保します。
  • 表面の密閉構造と強化機構設計、耐油性、防水性、優れた品質と性能を備えています。
  • 需要に応じて設定値を調整できるため、在庫コストを削減できます。
  • 接続方式はんだ付け、コネクタの2種類を用意しました、配線に便利です。
  • コーディングタイプ:リアルバイナリ、コンプリメンタリバイナリ、リアルグレイ、コンプリメンタリグレイ、ポイントツーポイント。
  • オプション:ロケーター、ツマミ
