小型(テパBOX)手元操作用手動パルス発生器

単軸制御、産業向け製品:ATOMS P3 ハンディMPGペンダントシリーズ
外観
ATOMS P3手動パルスハンドルは、全シリーズの中で最小のモデルです。小型・軽量なデザインは、特に小型のマシンでの応用に適しています。機械設備をさまざまな位置で制御し、軸やワークの微調整などを行うのに便利です。P3手元操作用手動パルス発生器は、取り付けが簡単で、高い互換性があります。バックケースには、機械に直接取り付けることができる強力マグネットが埋め込まれているか、専用ホルダと一緒に使用できます。

カスタマイズ
サイズは小さいですが、多くの工作機械タイプに合わせてカスタマイズすることもできます。選択スイッチは、ポイントツーポイント、リアルバイナリ、およびグレーのコーディングをサポートします。軸選択は、3軸(OFF-X-Y-Z)、4軸(OFF-X-Y-Z-4)、5軸(OFF-X-Y-Z-4-5)に設定できます。X1、X10、X100の倍率で、多軸の倍率を簡単に切り替えることができます。P3シリーズには機能ボタンがありません。

製品の性能
BOXは密閉構造(IP67相当防水性と防塵性)、本体は頑丈で耐久性のある素材でできており、落下による損傷を防止、板金の傷や塗装の除去を防ぐます。P3ハンドホイールMPGペンダントは、工場での現場作業に適しています。三菱、ファナック、シーメンス、マイクロコンピューターなど、さまざまなコントローラーに適用してください。 17芯、19芯、27芯のカールコードとその他のコネクタの仕様に提供します。宇聯製品は、高温、ほこり、および静電干渉のある産業環境でも、高い信頼性を維持できます。

台湾製の高品質なパルス発生器は、DC5VからDC12Vまでの入力電圧に耐えることができます。電磁波防止、順方向及び逆電流入力保護機構を搭載。EMGの緊急停止スイッチは、アクションを安全に切り離すことができます。MPG金属の独特の光沢は、ダイヤルの質感を高めます、センターポイントにはインジケーターランプが付いています。目盛数字にもメリハリが出来て、判読もしやすくなるものです。高速出力応答、信号漏れのない(600RPMの瞬時回転速度)。パーツは個別に交換可能で、メンテナンスも容易です。

オプション:多くのタイプの非常停止スイッチ(復帰方式:プル/ターンリセット)、イネーブルスイッチ(スタータースイッチ)、特許取得済みの作業灯、アプリケーション用の3つの押し釦スイッチ。ボタンは指示灯を選択できます。特別な設計と製造、ODMおよびOEMサービスを提供します。ネームプレートとMPGダイヤルは、ロゴテキストをレーザー彫刻、フルカラーUV印刷が可能です。

ATOMS P3 シリーズパネル構成図を参照する
ATOMS P3 シリーズパネル構成図を参照する
ATOMS P3 手元操作用MPGシリーズは小型で、省スペース。軸と倍率の選択スイッチはカスタマイズできます。MPGダイヤルは、会社LOGOをレーザーまたはUV印刷できます。P3ハンディ手動パルス発生器は、1つの非常停止スイッチと2つのイネーブルスイッチを追加することができます。多くの産業環境で要求される耐衝撃性と耐久性に適した、優れた機械的および電気的性能。また、高い安定性と安全性を発揮します。

カスタマイズされた製品の最小注文数量は10個です。詳細はお問い合わせください。
特徴
  • お客様のご要望に合わせ軸・倍率選択対応を可能にしております。
  • 耐衝撃性素材のケースは、落下の衝撃による破損を防ぎます、機械の寿命を延ばす。
  • DC5V〜24Vの全電圧入力、順方向及び逆電流入力保護、静電破壊の防止±10KVと他の回路保護機構。
  • 專用ホルダ、裏面マグネット付き、強力な吸着力、持ちやすく、柔軟性に富んでいます。
  • 電源表示灯を標準装備し3mのカールコードも19芯及び25芯を用意しました。
  • コードの種類:リアルバイナリコード、コンプリメンタリバイナリコード、グレーコード、コンプリメンタリグレーコード、およびポイントツーポイント。
  • 金属製のMPGダイヤル、目盛数字が明確に判別できるので。
  • オプション:非常停止スイッチ、イネーブルスイッチ(スタータースイッチ)。

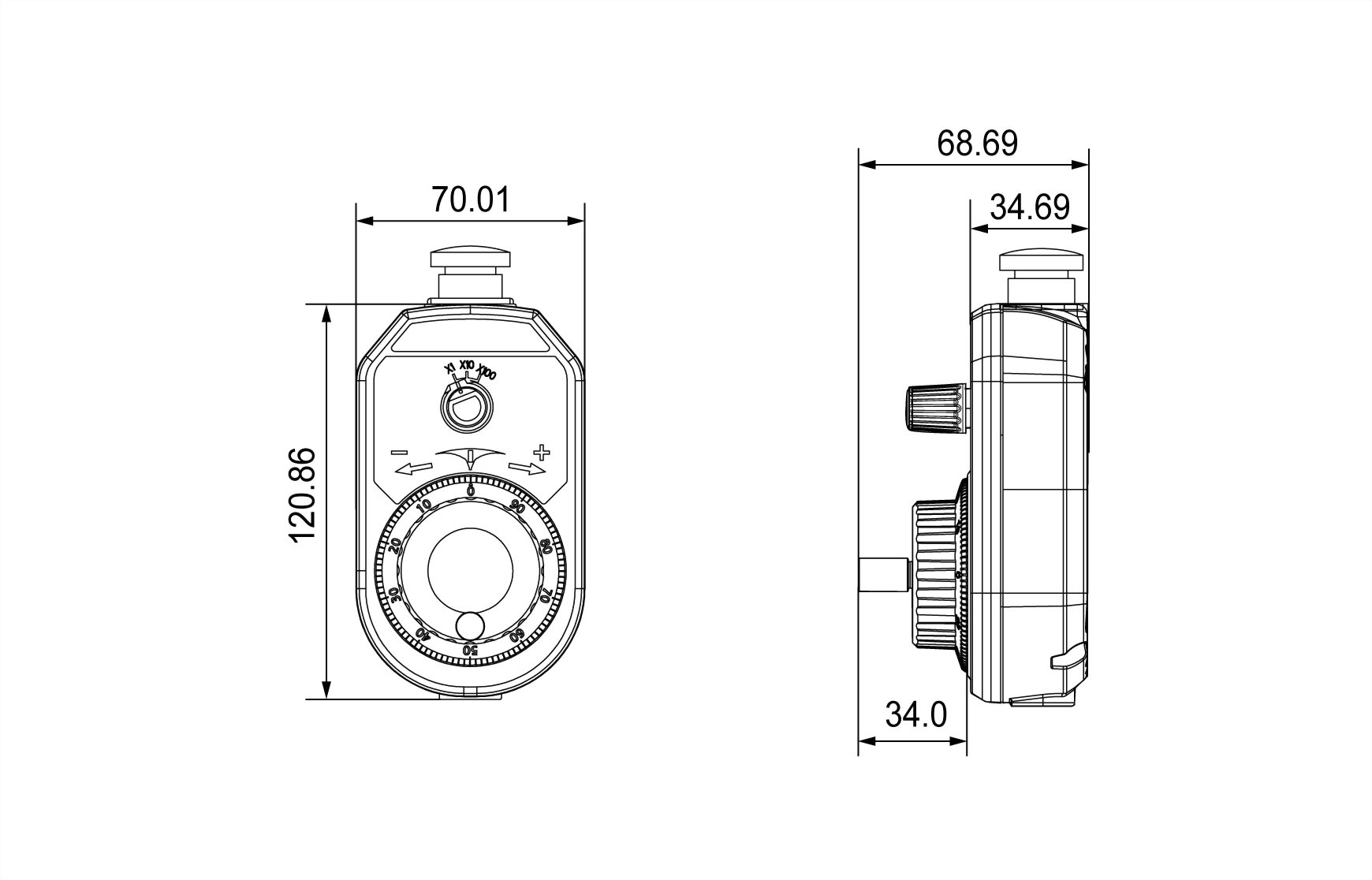

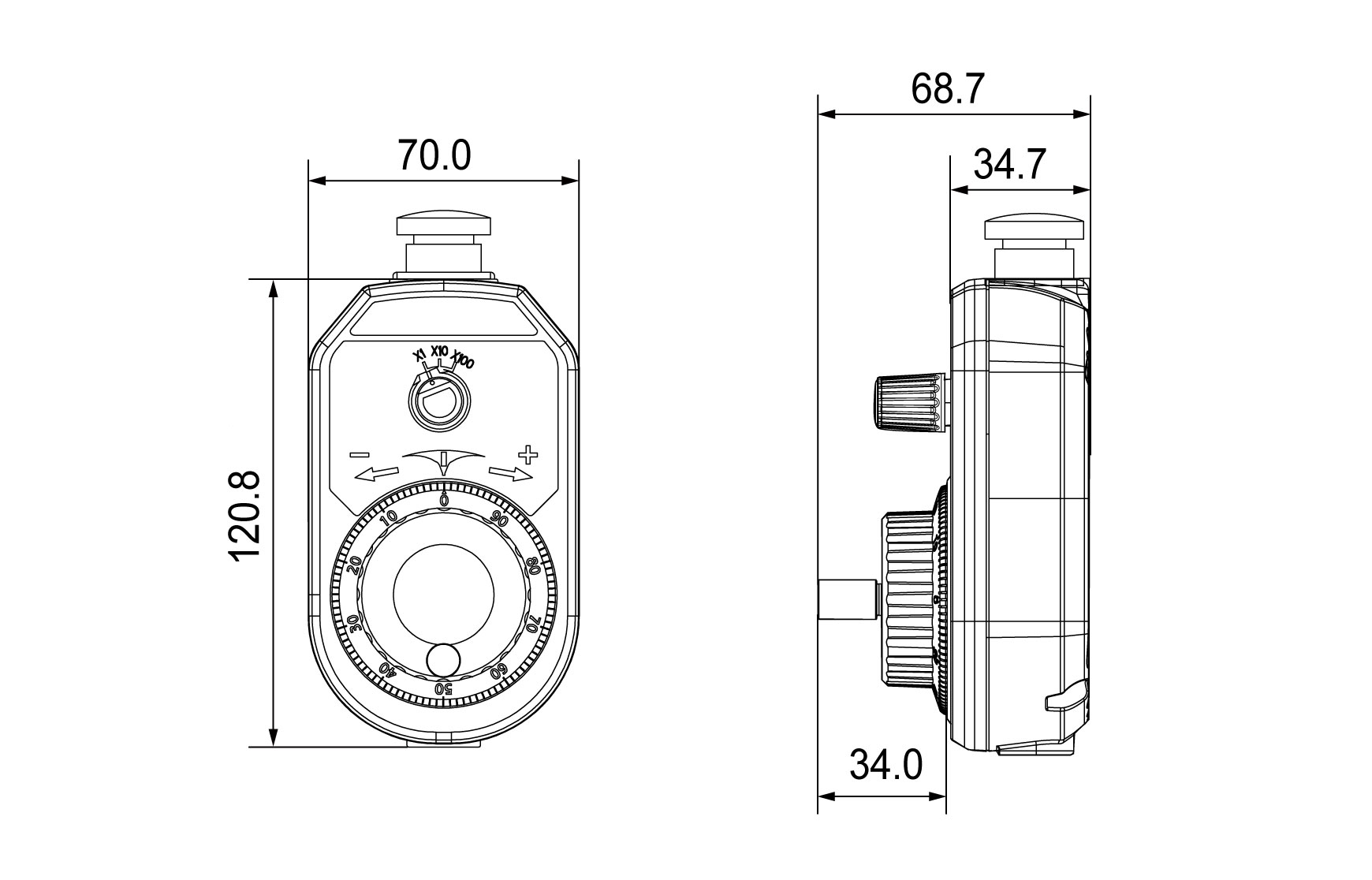

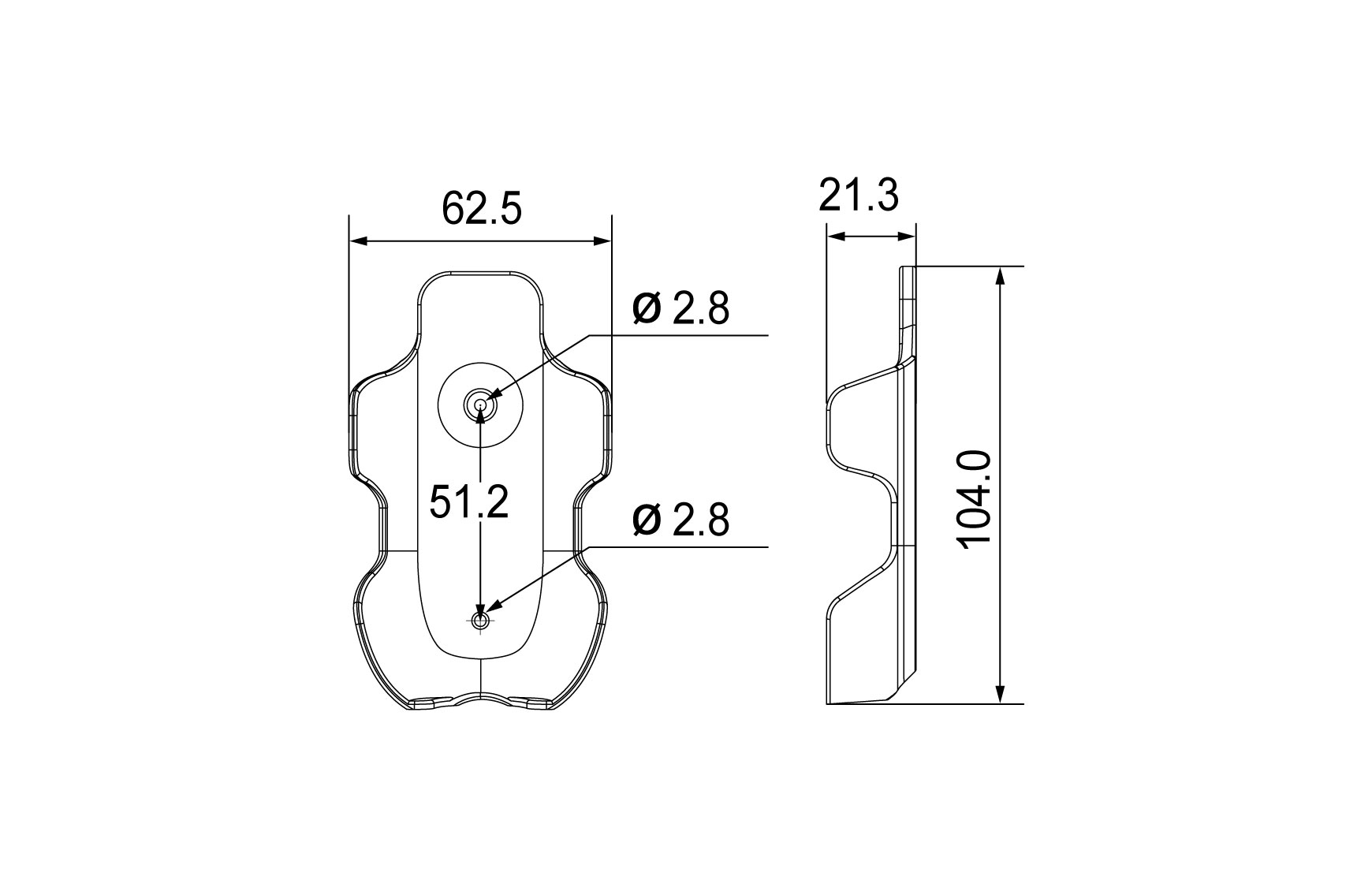

外形寸法

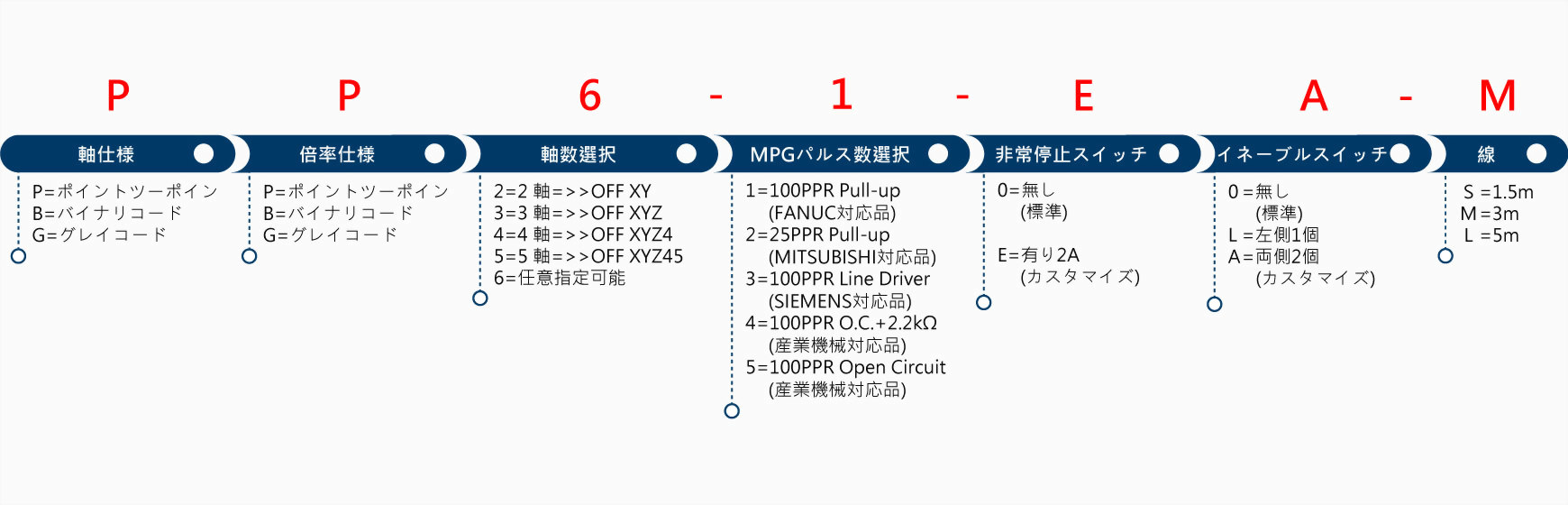

形番表示例
例:ATOMS-P3-PP6-1-EA-M
