外観
流線形の筐体は人間工学に基づいた設計で、滑りにくく操作しやすい形状です。軽量で長時間作業に適しており、上部には一体成形のハンドルを備えています。背面ケースには永久磁石を内蔵し、機械周辺への取り付けや吊り下げが可能です。専用の MPG ホルダーブラケットを電装キャビネットや機械本体に設置して使用でき、現場での取り回しに優れます。
カスタマイズ
多様な工作機械・CNC 制御に合わせて高いカスタマイズ性を提供します。セレクタスイッチは複数のコーディング方式（ポイントツーポイント、バイナリ、グレイコード）に対応。軸選択は 3 軸（OFF-X-Y-Z）、4 軸（OFF-X-Y-Z-4）、5 軸（OFF-X-Y-Z-4-5）、6 軸（OFF-X-Z-C-Y-B-ZS）、7 軸（OFF-X-Y-Z-4-5-6-7）など構成可能です。倍率選択は X1、X10、X100、X1000 に対応し、微調整から送り操作まで用途に合わせて設定できます。
カスタム対応 多軸 MPG ペンダントハンドホイール（ATOMS J1）
IP65 防護等級対応・CE 関連要求に準拠：工作機械・CNC 向け ATOMS J1 ハンディ MPG ペンダントシリーズ
性能
筐体材質は特殊処理を施し、IP65 防護等級に対応した防塵・防滴（低圧の水しぶき）設計です。耐衝撃性のあるケースにより、落下や不適切な取り扱いによる破損リスクを低減します。ATOMS J1 ハンディ MPG は工場内および現場操作を想定した設計で、過酷な環境下でも安定した操作性を提供します。MITSUBISHI、FANUC、YASKAWA、SIEMENS など主要コントローラの機能体系をベースに高い互換性を確保しており、カールコード接続部の溶接サービスも提供します。機械側インターフェースへ接続するだけで導入しやすく、設置・運用が容易です。高温、粉塵、強い静電気干渉が存在する環境でも、手持ち式エンコーダ MPG コントローラとして高い信頼性を維持します。
台湾製の高品質ロータリーエンコーダを採用。DC5V〜DC24V の入力電圧に対応し、EMI 対策、逆接保護などの回路保護機構を備えています。EMG 非常停止スイッチはオプションで選択可能で、安全遮断用途に対応します。金属製ダイヤルは良好な操作感を持ち、中央のインジケータ表示により視認性を確保。目盛は読みやすく、出力応答が速く信号欠落を抑えます。電子部品は個別交換が可能で、保守性にも配慮しています。
オプション：非常停止スイッチ（回転式／プル式）、イネーブルスイッチ（スタータスイッチ）、特許作業灯、機能ボタン（3 キー）など。ボタンは表示灯あり／なしを選択可能です。ODM／OEM に対応し、銘板およびダイヤルへのロゴ・文字のレーザー刻印、フルカラーアイコン印刷も可能です。
ATOMS J1 シリーズ 構成参考
ATOMS J1 ハンディ MPG シリーズは、IP65 防護等級に対応した機構設計と安定した電気特性により、工業用途で求められる耐久性と運用安定性を提供します。MPG 仕様、軸選択／倍率選択、押しボタン、作業灯、スパイラルケーブルなどは用途に応じて選択でき、機械インターフェースと操作要件に合わせた構成が可能です。
カスタマイズ品の最小注文数量は 10 台です。詳細はお問い合わせください。
筐体材質は特殊処理を施し、IP65 防護等級に対応した防塵・防滴（低圧の水しぶき）設計です。耐衝撃性のあるケースにより、落下や不適切な取り扱いによる破損リスクを低減します。ATOMS J1 ハンディ MPG は工場内および現場操作を想定した設計で、過酷な環境下でも安定した操作性を提供します。MITSUBISHI、FANUC、YASKAWA、SIEMENS など主要コントローラの機能体系をベースに高い互換性を確保しており、カールコード接続部の溶接サービスも提供します。機械側インターフェースへ接続するだけで導入しやすく、設置・運用が容易です。高温、粉塵、強い静電気干渉が存在する環境でも、手持ち式エンコーダ MPG コントローラとして高い信頼性を維持します。
台湾製の高品質ロータリーエンコーダを採用。DC5V〜DC24V の入力電圧に対応し、EMI 対策、逆接保護などの回路保護機構を備えています。EMG 非常停止スイッチはオプションで選択可能で、安全遮断用途に対応します。金属製ダイヤルは良好な操作感を持ち、中央のインジケータ表示により視認性を確保。目盛は読みやすく、出力応答が速く信号欠落を抑えます。電子部品は個別交換が可能で、保守性にも配慮しています。
オプション：非常停止スイッチ（回転式／プル式）、イネーブルスイッチ（スタータスイッチ）、特許作業灯、機能ボタン（3 キー）など。ボタンは表示灯あり／なしを選択可能です。ODM／OEM に対応し、銘板およびダイヤルへのロゴ・文字のレーザー刻印、フルカラーアイコン印刷も可能です。
ATOMS J1 シリーズ 構成参考
カスタマイズ品の最小注文数量は 10 台です。詳細はお問い合わせください。
FEATURES
- IP65 防護等級対応・CE 関連要求に準拠。
- 耐衝撃ケースにより製品寿命の向上に寄与。
- DC5V〜24V 入力、逆接保護、ESD ±10kV 対策。
- 永久磁石内蔵、ブラケット固定により柔軟な設置が可能。
- 標準：3m PU スプリングケーブル、電源表示灯。
- コーディング：バイナリ／反バイナリ／グレイ／反グレイ／ポイントツーポイント。
- 金属製ダイヤル、目盛が見やすく読み取りやすい。
- オプション：非常停止、イネーブル（スタータ）、特許作業灯。
寸法

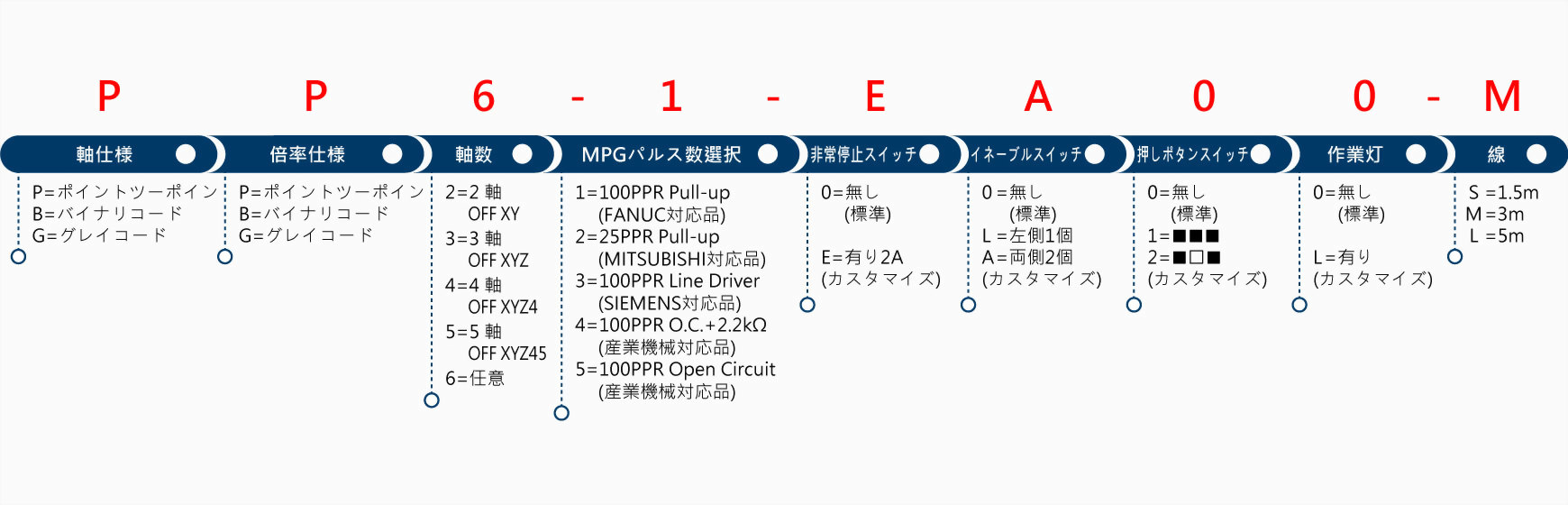

例：ATOMS-J1-PP6-1-EA00-M
代表的なコントローラ仕様：SIEMENS＝1D5、FANUC＝1R5、MITSUBISHI＝2R5。
代表的なコントローラ仕様：SIEMENS＝1D5、FANUC＝1R5、MITSUBISHI＝2R5。
