生産効率を最適化するためのCNC制御パネルガイド
生産効率を最適化するためのCNC制御パネルガイド 工作機械は製造業の基盤ですが、それらをどのように制御するのでしょうか？コンピュータを操作するためのキーボードのように、工作機械を制御する方法の一つは、CNC制御パネルを使用することです。
CNC制御パネルは、数値制御（CNC）工作機械の「脳」と見なされています。人々は通常、工作機械自体に慣れていますが、制御パネルの基本知識も必要です。台湾をリードするCNC制御パネルのメーカーである宇連電子は、今日このトピックについてお話しします。
CNC制御パネルについて話す前に、まずCNCの意味を理解しましょう。CNCは「コンピューターナメリカルコントロール」を表し、工作機械の動きと速度が事前にプログラムされ、コード化されるコンピュータ化された製造プロセスです。オペレーターはCAD（コンピュータ支援設計）やCAM（コンピュータ支援製造）などのコンピュータソフトウェアを使用してプログラムコードファイルを作成し、そのファイルには速度設定、移動、送り速度、軸速度などが含まれます。オペレーターはCNC機械にこれらの命令を読み込ませ、必要な製品を高精度かつ短時間で生産または加工します。
CNC機械は自動化された機械であり、フライス盤、旋盤、研削盤などのさまざまな工業製造技術を含んでいます。CNC機械は連続的な高精度と高速製造を実現し、人為的なエラーや労働の疲労、高い労働コストなしで作業できます。それらはさまざまなタスクを1つのプログラムで完了し、高精度かつ短時間の特徴を持っています。それらはプログラム可能で遠隔制御も可能です。さらに、プログラムコードの編集も迅速で効率的です。今日では、それらは製造業において重要な役割を果たしています。
制御パネル、つまり操作パネルは、機能ボタン、スイッチ、ディスプレイを備えたパネルです。工作機械を操作するオペレーターは、操作パネルに慣れる前に、操作方法だけでなく、パネルの構成要素も知る必要があります。次のセクションでは、操作パネルのレイアウトと一般的なコンポーネントについてお話しします。
宇連電子は30年以上の経験を持ち、個別の要求に合わせたカスタマイズされたソリューションを提供することに特化しています。私たちは顧客志向であり、ISO9001、IP67、CE、RoHSの認証を取得しています。自動化制御のソリューションをお探しですか？お気軽にお問い合わせください。
CNC制御パネルは、数値制御（CNC）工作機械の「脳」と見なされています。人々は通常、工作機械自体に慣れていますが、制御パネルの基本知識も必要です。台湾をリードするCNC制御パネルのメーカーである宇連電子は、今日このトピックについてお話しします。
CNCとは何でしょうか？
CNC制御パネルについて話す前に、まずCNCの意味を理解しましょう。CNCは「コンピューターナメリカルコントロール」を表し、工作機械の動きと速度が事前にプログラムされ、コード化されるコンピュータ化された製造プロセスです。オペレーターはCAD（コンピュータ支援設計）やCAM（コンピュータ支援製造）などのコンピュータソフトウェアを使用してプログラムコードファイルを作成し、そのファイルには速度設定、移動、送り速度、軸速度などが含まれます。オペレーターはCNC機械にこれらの命令を読み込ませ、必要な製品を高精度かつ短時間で生産または加工します。CNC機械は自動化された機械であり、フライス盤、旋盤、研削盤などのさまざまな工業製造技術を含んでいます。CNC機械は連続的な高精度と高速製造を実現し、人為的なエラーや労働の疲労、高い労働コストなしで作業できます。それらはさまざまなタスクを1つのプログラムで完了し、高精度かつ短時間の特徴を持っています。それらはプログラム可能で遠隔制御も可能です。さらに、プログラムコードの編集も迅速で効率的です。今日では、それらは製造業において重要な役割を果たしています。
CNC制御パネルとは何でしょうか？
プログラムコードを作成した後、工作機械をどのように制御するのでしょうか？先に述べたように、工作機械のオペレーターはソフトウェアを使用してGコードやMコードなどのプログラムコードを作成し、その後、工作機械制御パネルを使用して詳細な設定を調整します。制御装置と制御パネルはコンピュータとCNC機械部品の接続であり、制御信号をモーター運動/スピンドル速度や軸速度に変換します。さまざまなタイプの制御パネルがあり、ポイント・トゥ・ポイント/マトリックス/スキャン/ロックコードなどがあります。制御パネル、つまり操作パネルは、機能ボタン、スイッチ、ディスプレイを備えたパネルです。工作機械を操作するオペレーターは、操作パネルに慣れる前に、操作方法だけでなく、パネルの構成要素も知る必要があります。次のセクションでは、操作パネルのレイアウトと一般的なコンポーネントについてお話しします。

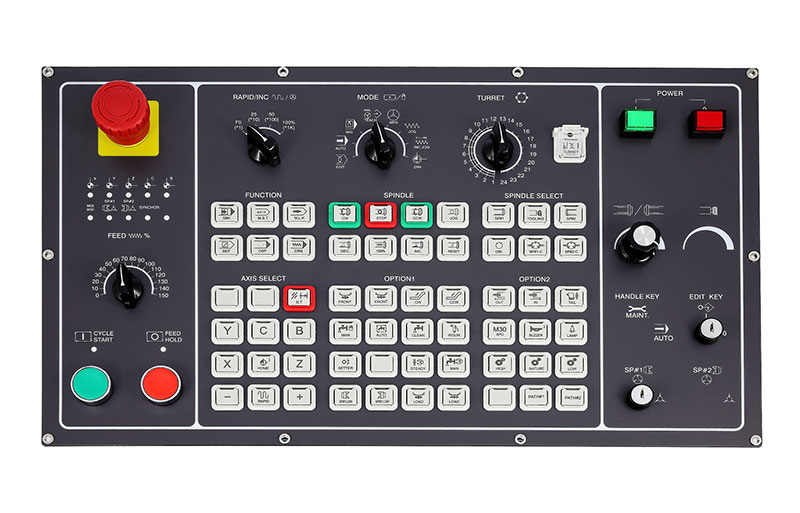

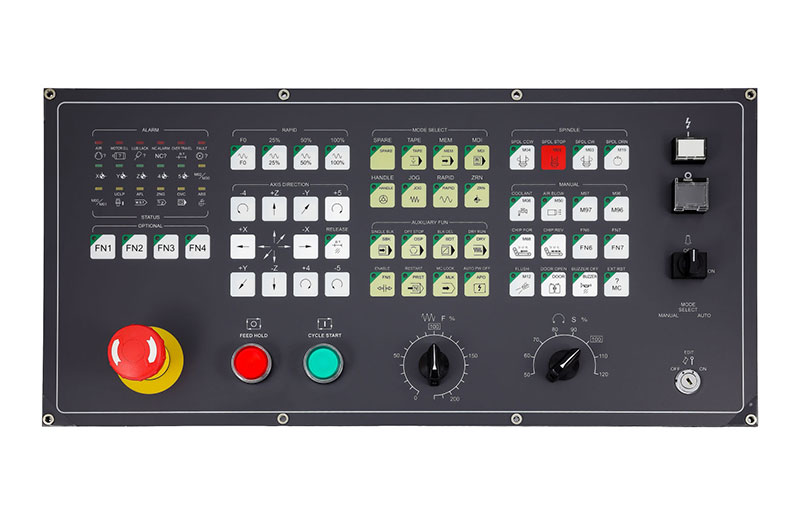

操作パネルのレイアウト
操作パネルのレイアウト、金属板、および構成は、異なるタイプ、要件、および用途によって異なります。また、旋盤、デュアルターレット旋盤、フライス盤、研削盤などの工業用CNC機械のタイプにも依存します。ここでは、ほとんどの機械で共通の一般的なボタンと内部コンポーネントについてお話しします。

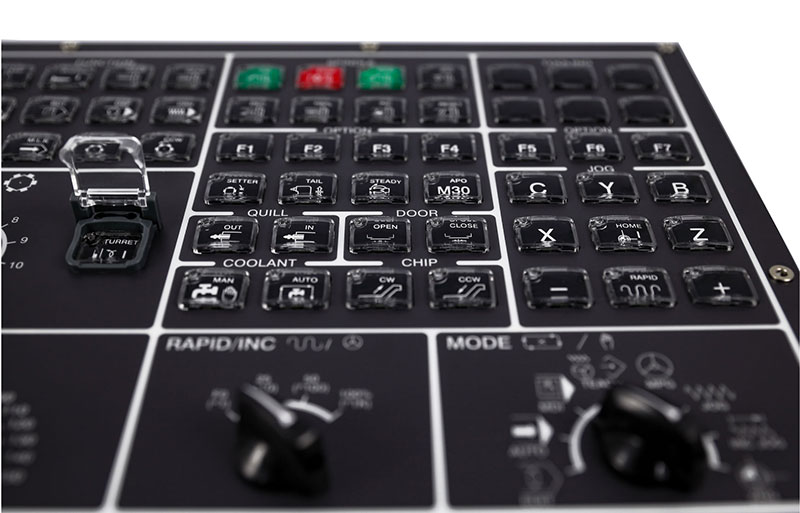

パネルの機能ボタン
- 電源スイッチ：機械のオン/オフを切り替えます。
- ディスプレイ：パラメーターを表示します。
- 編集：プログラムコードを編集します。
- ジョグキー/ステップモード：連続ジョグまたはインクリメントジョグの機能です。
- MDI：手動データ入力、オペレーターはプログラムコードを手動で1つずつ入力できます。
- MPG：マニュアルパルスジェネレーター。
- MEM：メモリモード、プリプログラムされたプログラムコードを使用して機械を操作します。
- サイクルスタート/フィードホールド：再開または操作を保持します。
- 冷却液
- 文字と数字のキー
- 緊急停止：すべての動作と電源を停止します。
- ロータリースイッチ：各ロータリースイッチには、送り速度調整/スピンドル速度調整/モード切替など、異なる機能があります。

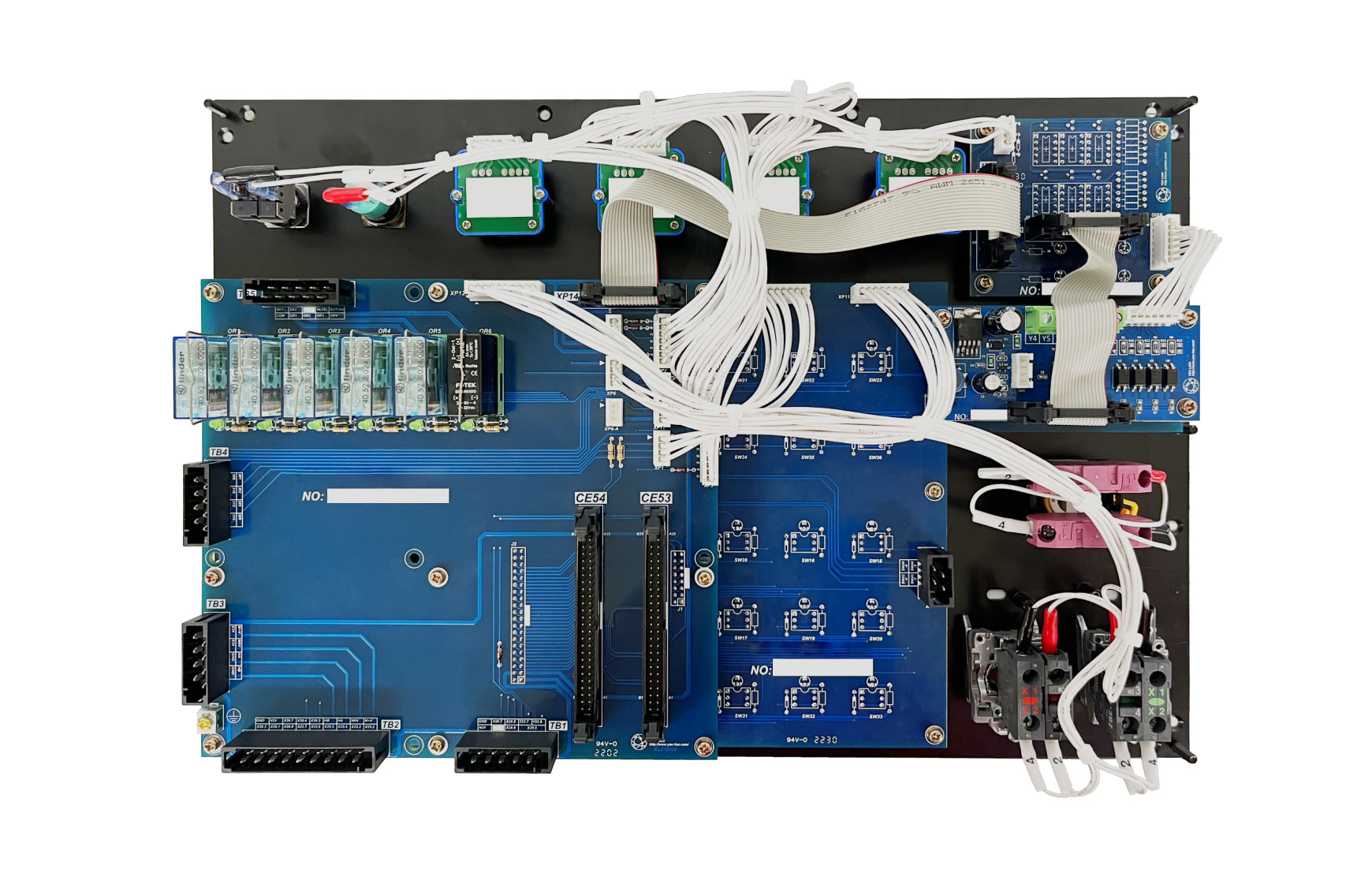

内部コンポーネント
- 回路とリレー保護
- ワイヤリングボード
- IOボード：パネルと他のコンポーネント間の入力/出力信号を制御するためのものです。
- PCへのUSBポート：コンピュータに接続するためのものです。
- その他の接続ソケット：MPG/サーボドライバ/エンコーダなどに接続します
- PLC（プログラマブルロジックコントローラ）：これは工業用コンピュータであり、プログラミングによって入力信号を出力に送信します。複数軸の機械に順次運動制御を提供します。
- DNC（ダイレクトナンバリングコントロール）：1台のコンピュータが複数の機械に接続できるようにします
- 電源供給
設計が良いCNC操作パネルの利点
操作パネルが「設計が良い」と見なされる要素にはどのようなものがあるのでしょうか？それはただボタンやスイッチをパネルに取り付けるだけではありませんよね？設計が良いパネルの利点は何でしょうか？カスタムCNC制御パネルを設計する際には、多くの要素を考慮する必要があります。ボタンを単純に取り付けるだけでなく、レイアウトや配置スペースも重要です。ユーザーの操作習慣に基づいて設計されている場合、使いやすく不要な操作を減らすことができます。- レイアウトとコンポーネントの配置：学習、操作、メンテナンス、交換がより容易になります。新しいオペレーターのトレーニング時間が短縮され、生産性が向上します。人間工学的なデザインを考慮し、操作体験を最適化します。宇連電子のフライス盤や旋盤の操作パネルに使用されているアクリルキーやABSキースイッチなどがあります。
- パネルのスペース：将来の拡張と現在の要件を考慮します。同時に高温を防ぎ、過剰なコンポーネントや密集を回避する必要があります。
- パネルのサイズとボタンの素材：過度に詰め込んだり広すぎたりしないでください。パネルのサイズは機械と工場環境に合わせる必要があります。耐衝撃性、防振性、誤操作防止設計を備えたボタンを選ぶことをおすすめします。
- 信頼性と安全性：電源、回路、および故障保護の実装には注意が必要です。安全性だけでなく、優れたパフォーマンスを備える必要があります。
- ケーブルルーティング：適切に配置されたケーブルは省エネルギーを節約するだけでなく、高温や電気リスクを防ぐのに役立ちます。スムーズな接続を確保し、優れた効率とパフォーマンスを実現します。
結論
自動化の分野では、制御パネルがCNC機械の核とされており、その基本知識を理解しました。設計が良い制御パネルは、使いやすさを向上させ、作業効率を向上させ、人為的なエラーを減らし、エネルギーの最適化に役立ちます。オペレーターのトレーニングには時間とコストがかかりますが、自動化により生産性が向上します。また、作業環境は高温または低温の場合があり、適切なパネル材料の選択が非常に重要です。自動化システムとCNC制御パネルの統合は自動化の中核であり、制御パネルがなければ機械を操作することはほぼ不可能です。したがって、操作習慣、機械、最終製品、作業環境に合った制御パネルを選択することをお勧めします。カスタムCNC制御パネルを探すことは困難かもしれませんが、宇連電子などの信頼性のあるメーカーを選択してサポートを受けることをおすすめします。要するに、CNC制御パネルは現代の製造と自動化制御において重要な役割を果たしています。高品質の制御パネルを持ち、関連知識を深めることで、優れた自動化システムから恩恵を受けることができます。宇連電子は30年以上の経験を持ち、個別の要求に合わせたカスタマイズされたソリューションを提供することに特化しています。私たちは顧客志向であり、ISO9001、IP67、CE、RoHSの認証を取得しています。自動化制御のソリューションをお探しですか？お気軽にお問い合わせください。
